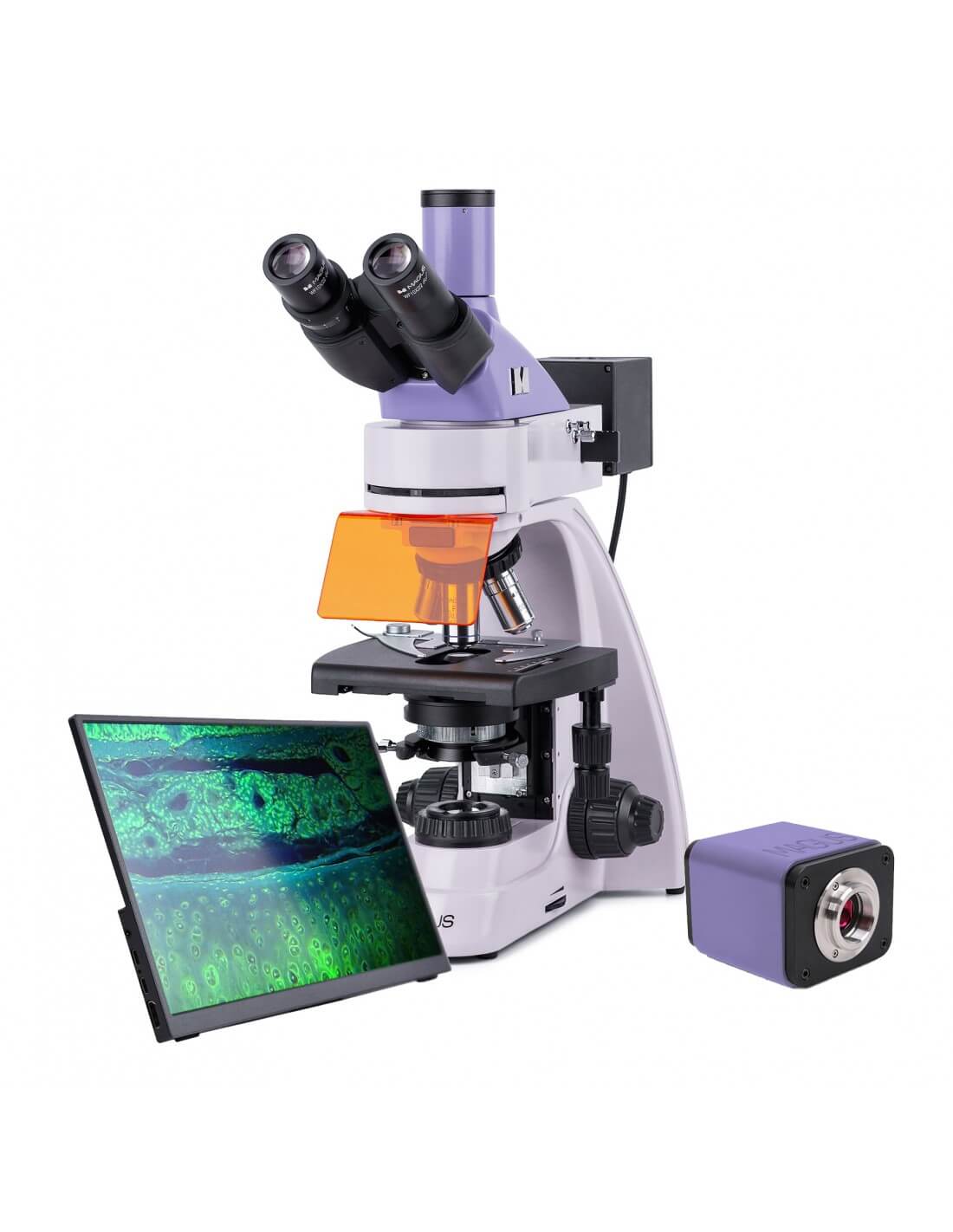

Микроскоп MAGUS Lum D400 LCD Fluorescence Digital

Флуоресцентный микроскоп MAGUS Lum 400 предназначен для диагностики и исследований с использованием методов флуоресцентной (отраженный свет) и светлопольной (проходящий свет) микроскопии. При наличии дополнительного оборудования можно использовать методы темнопольной, фазово-контрастной и поляризационной микроскопии. Области применения флуоресцентного микроскопа: анализ ДНК, изучение патогенов, санитарно-эпидемиологический надзор, судебно-медицинская экспертиза и др.

Цифровая камера

MAGUS CHD40 — это цифровая HDMI-камера с тремя видеоинтерфейсами и автоматическим переключением между 4K и Full HD в зависимости от разрешения монитора. Камера оснащена 8-мегапиксельным сенсором и обеспечивает реалистичное изображение в разрешении 4K (3840x2160 пикселей) при подключении через HDMI или USB 3.0. При подключении через Wi-Fi качество изображения составляет Full HD (1920x1080 пикселей). Камера использует интерфейс HDMI для прямого подключения к телевизору, монитору или проектору. В этом режиме камера работает автономно, без подключения к ПК. Интерфейс HDMI обеспечивает высокую и стабильную скорость передачи данных с камеры на внешний экран. Подключить камеру к ПК можно через Wi-Fi или USB 3.0. Видео записывается со скоростью 30 кадров в секунду. Камера сочетает высокую частоту кадров и высокую пропускную способность HDMI. Поэтому видео получается ярким, без зависаний и разрывов между кадрами. При максимальном разрешении изображение хорошо детализировано, движущиеся объекты видны без ошибок, а движение объектов отображается без задержек.

Монитор

Монитор MAGUS MCD40 предназначен для использования с системой визуализации микроскопа MAGUS. Он подключается к камере, установленной на микроскопе, для отображения изображений в реальном времени. Поддерживаются камеры MAGUS 4K HDMI. Диагональ экрана составляет 13,3 дюйма. IPS-матрица обеспечивает яркое изображение с большими углами обзора. При просмотре под углом цветопередача не искажается. Дисплей можно разместить на складной подставке на столе или полке, или установить непосредственно на камеру или штатив микроскопа.

Оптика

Это тринокулярный микроскоп: бинокулярная головка наклонена на 30°, а цифровая камера (не входит в комплект) установлена в тринокулярной трубке. Благодаря возможности вращения окулярных трубок на 360°, их легко отрегулировать под рост пользователя.

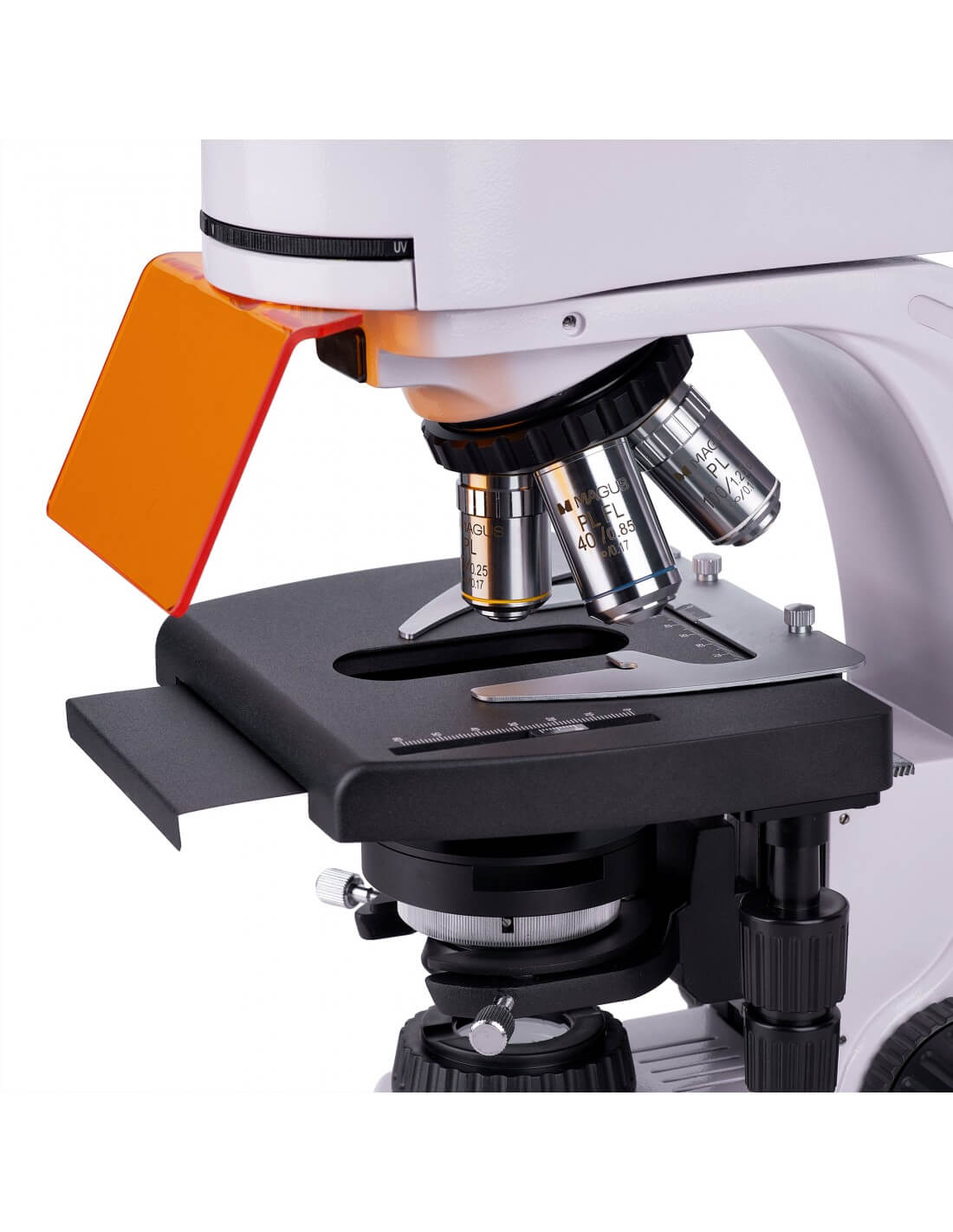

В поворотный окуляр можно установить пять объективов. В комплект входят четыре ахроматических объектива с бесконечным увеличением. Один из них, флуоресцентный объектив с 40-кратным увеличением, предназначен для флуоресцентных наблюдений. Объективы 4x, 10x и 100x используются для микроскопии в светлом поле. Дополнительный объектив можно установить в свободный паз поворотного револьверного головки для достижения дополнительного увеличения в пределах диапазона увеличения микроскопа.

Вращающаяся револьверная головка с объективами ориентирована внутрь — пользователь может видеть объектив, вставленный в оптический тракт.

Освещение

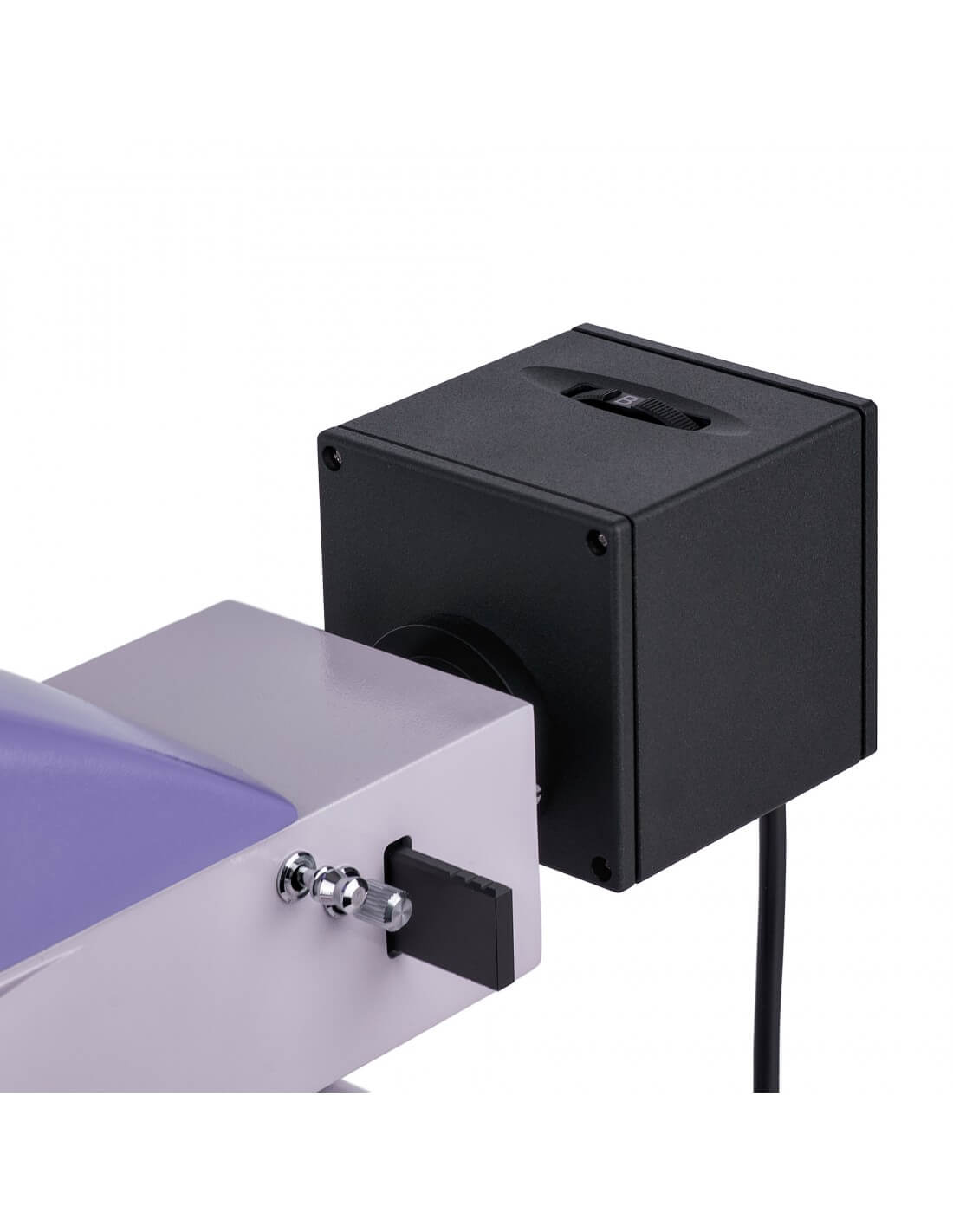

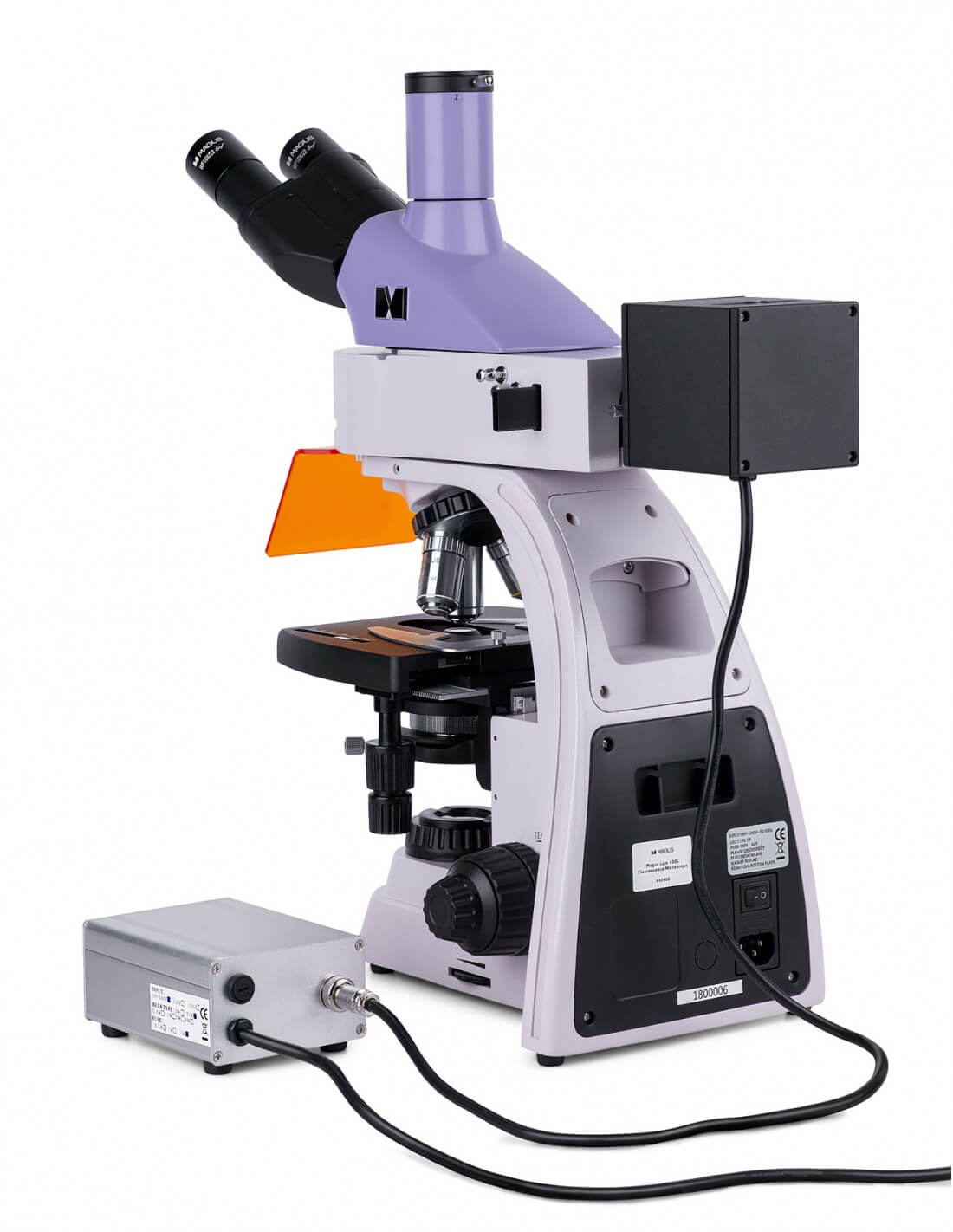

Источником отраженного света является ртутная лампа мощностью 100 Вт. Она размещена внутри корпуса лампы, что обеспечивает эффективное рассеивание тепла: лампа не перегревается даже при длительной работе. Лампу можно центрировать по трем осям для обеспечения оптимального освещения рабочей зоны. При необходимости ее замены снять и установить обратно будет довольно легко. Ртутная лампа подходит для флуоресцентных красителей, поскольку имеет дискретные пики. Осветитель отраженного света содержит четыре возбуждающих фильтра: ультрафиолетовый (УФ), фиолетовый (В), синий (Б) и зеленый (З).

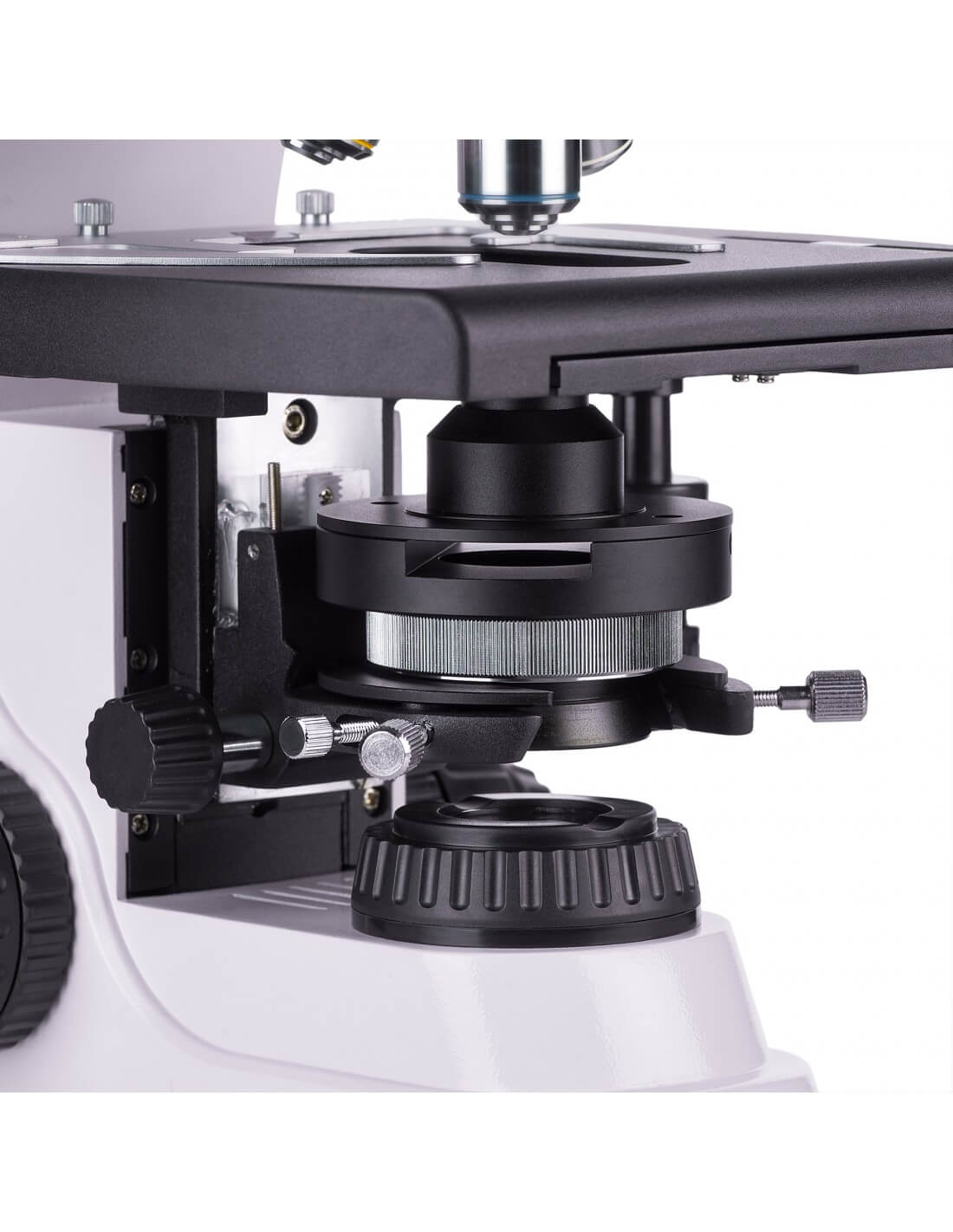

Источник проходящего света: галогенная лампа мощностью 30 Вт. Она достаточно яркая для работы с любыми объективами любого увеличения. Благодаря цветовой температуре освещения даже длительные наблюдения не будут утомлять глаза. Система освещения также включает конденсор. Он имеет прорезь для слайдера (фазово-контрастный или темнопольный).

При проходящем и отраженном свете можно использовать метод освещения Кёлера. При такой настройке освещения отсутствует затемнение по краям, образец хорошо виден, а артефакты изображения устраняются.

Предметный столик и механизм фокусировки

Микроскоп оснащен эргономичным предметным столиком без позиционирующей рейки. При наблюдении в отраженном свете на столик устанавливается черная предметная пластина для устранения рассеянного света. Держатель образца съемный и при необходимости может быть извлечен путем ослабления двух винтов. Ручки фокусировки расположены соосно по обеим сторонам микроскопа. Грубая фокусировка имеет фиксирующую ручку и регулировку натяжения, а для точной фокусировки используется настройка фокуса.

Аксессуары

Микроскоп MAGUS Lum 400 может быть оснащен дополнительными принадлежностями: цифровой камерой, устройством фазового контраста, поляризационным устройством, конденсором темного поля, окулярами и объективами, предметными стеклами для темного поля и фазового контраста. Для измерения объектов конфигурацию можно дополнить калибровочным предметным стеклом.

Основные характеристики микроскопа:

• Методы микроскопии: флуоресценция в отраженном свете, светлое поле в проходящем свете.
• Другие методы исследования с дополнительными принадлежностями: фазовый контраст, простая поляризация, темнопольный метод.
• Тринокулярная головка с тринокулярной трубкой для установки цифровой камеры; окулярные трубки с возможностью вращения на 360°.
• Ахроматические объективы Infinity Plan, включая флуоресцентный объектив.
• Источник отраженного света: ртутная лампа мощностью 100 Вт, источник проходящего света: галогенная лампа мощностью 30 Вт.
• Метод освещения Кёлера в проходящем и отраженном свете
• Флуоресцентные фильтры: ультрафиолетовый (УФ), фиолетовый (В), синий (Б), зеленый (Г)
• Эргономичный столик со съемным держателем образцов и без штатива для позиционирования.

Основные характеристики камеры:

• Камера работает автономно, без подключения к ПК, через интерфейс HDMI. Может быть подключена к ПК через Wi-Fi и интерфейс USB 3.0.
• Автоматическое переключение между разрешением 4K и Full HD в зависимости от разрешения монитора.
• 30 кадров в секунду для наблюдения за движущимися объектами, записи видео и перемещения образца без рывков и задержек.
• Цветной CMOS-сенсор SONY Exmor/Starvis с подсветкой обеспечивает низкий уровень шума и высокую светочувствительность даже в условиях недостаточного освещения. Вы получите более четкие, яркие и насыщенные по цвету изображения.
• Программное обеспечение с функциями фото- и видеозаписи, редактирования, отображения на внешнем дисплее, линейных и угловых измерений.

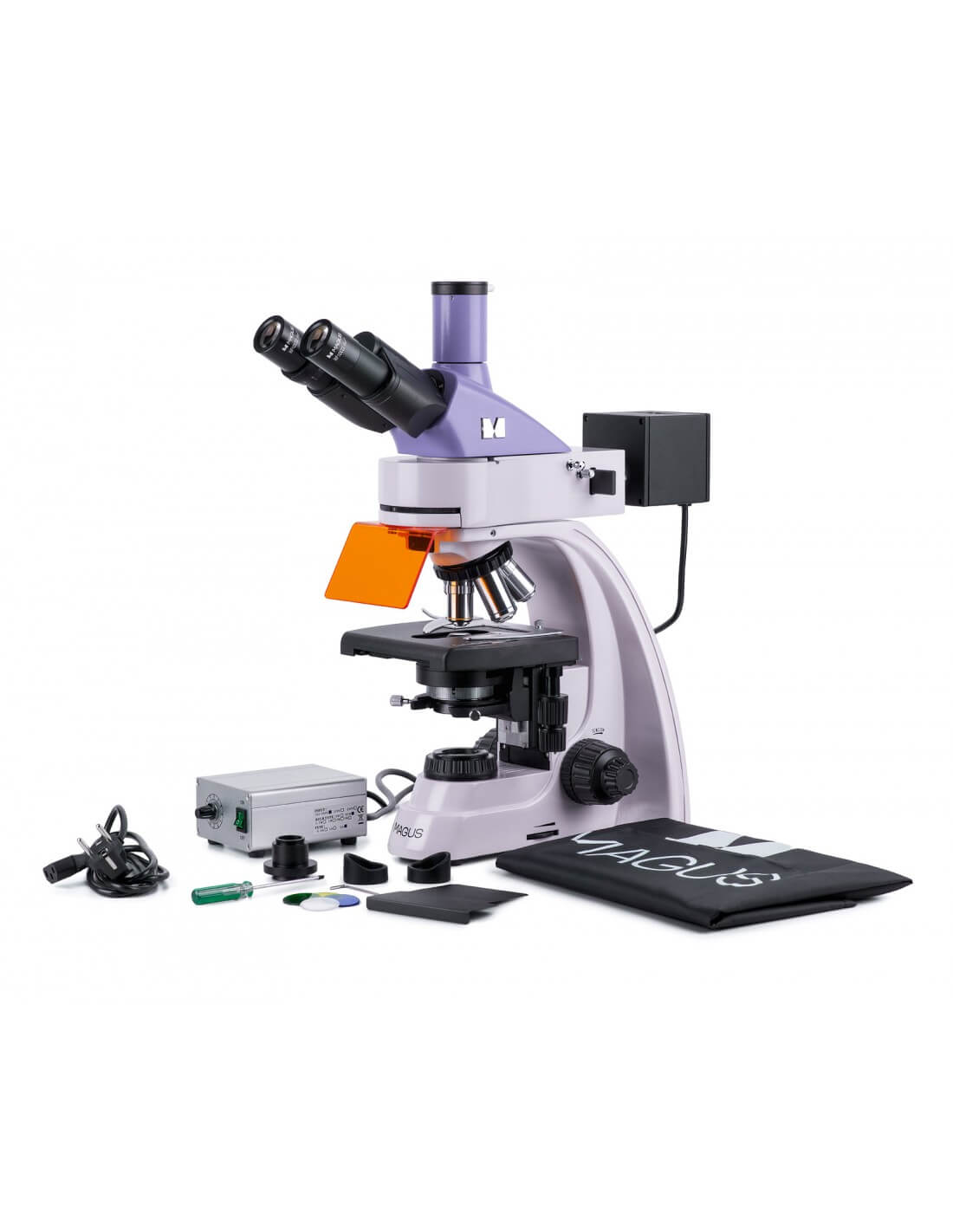

В комплект входят:

• Цифровая фотокамера MAGUS CHD40 (цифровая фотокамера, кабель HDMI (1,5 м), кабель USB 3.0 (1,5 м), USB-мышь, карта памяти SD на 32 ГБ, USB-адаптер Wi-Fi (2 шт.), сетевой адаптер 12 В/1 А (евро), установочный компакт-диск с драйверами и программным обеспечением, руководство пользователя и гарантийный талон)
• ЖК-монитор MAGUS MCD40
• Штатив с источником проходящего света, механизмом фокусировки, предметным столиком, креплением конденсора и револьверной головкой.
• конденсатор Аббе
• Осветитель отраженного света
• Лампа Меркурия
• Головка тринокуляра
• Бесконечный планарный ахроматический объектив: PL 4x/0.10 WD 19.8 мм
• Бесконечный планарный ахроматический объектив: PL 10x/0.25 WD 5.0mm
• Ахроматический объектив Infinity Plane, Fluo: PL FL 40x/0.85 (подпружиненный), WD 0.42 мм
• Бесконечный планарный ахроматический объектив: PL 100x/1.25 (подпружиненный, масляный) WD 0.36 мм
• Окуляр 10x/22 мм с большим выносом зрачка (2 шт.)
• Окулярные наглазники (2 шт.)
• УФ-защита
• Ползунок фильтра
• Черная защитная пластина для установки под сценой.
• адаптер для камеры с креплением C
• Цветные фильтры (4 шт.)
• Флакон иммерсионного масла
• источник питания ртутной лампы
• Сетевой шнур переменного тока (2 шт.) Сетевой шнур для ртутной лампы
• Защитный чехол
• Руководство пользователя и гарантийный талон

Предоставляется по запросу:

• Окуляр 10x/22 мм со шкалой
• Окуляр 12,5x/14 мм (2 шт.)
• Окуляр 15x/15 мм (2 шт.)
• Окуляр 20x/12 мм (2 шт.)
• Окуляр 25x/9 мм (2 шт.)
• Бесконечный планарный ахроматический объектив, флуоресцентный: PL FL 10x/0.35 WD 2.37mm
• Бесконечный планарный ахроматический объектив: PL 20х/0.40 WD 8.8 мм
• Бесконечный планарный ахроматический объектив: PL 60x/0.80 ∞/0.17 WD 0.46 мм
• Фазово-контрастное устройство
• Конденсатор темного поля NA 0.9
• Масляный темнопольный конденсатор NA 1,36–1,25
• Ползунок темного поля
• Поляризационное устройство
• Калибровочный слайд
