Микроскоп MAGUS Metal D600 BD Metallurgical Digital

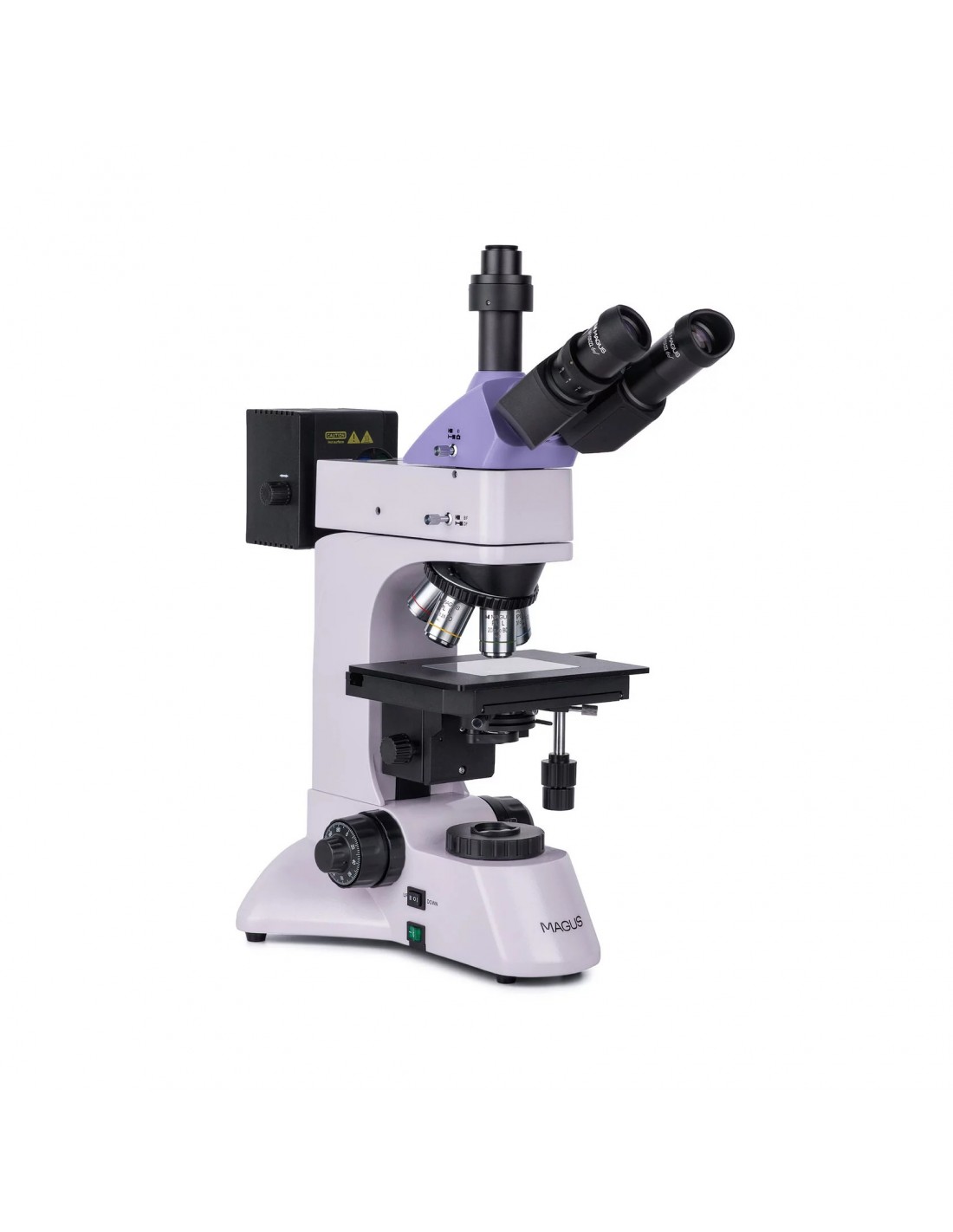

Металлургический цифровой микроскоп MAGUS Metal D600 BD предназначен для изучения объектов в отраженном свете с использованием методов светлой, темной и поляризационной микроскопии. Этот микроскоп используется для исследования образцов металлов и полупроводников, а также других плоских и полированных образцов с высокой отражательной способностью. В проходящем свете можно изучать полупрозрачные образцы, такие как тонкие пленки и частицы, захваченные фильтрами. Микроскоп может использоваться в металлургической и машиностроительной промышленности, в инженерных и контрольно-качественных лабораториях, а также в технических вузах.

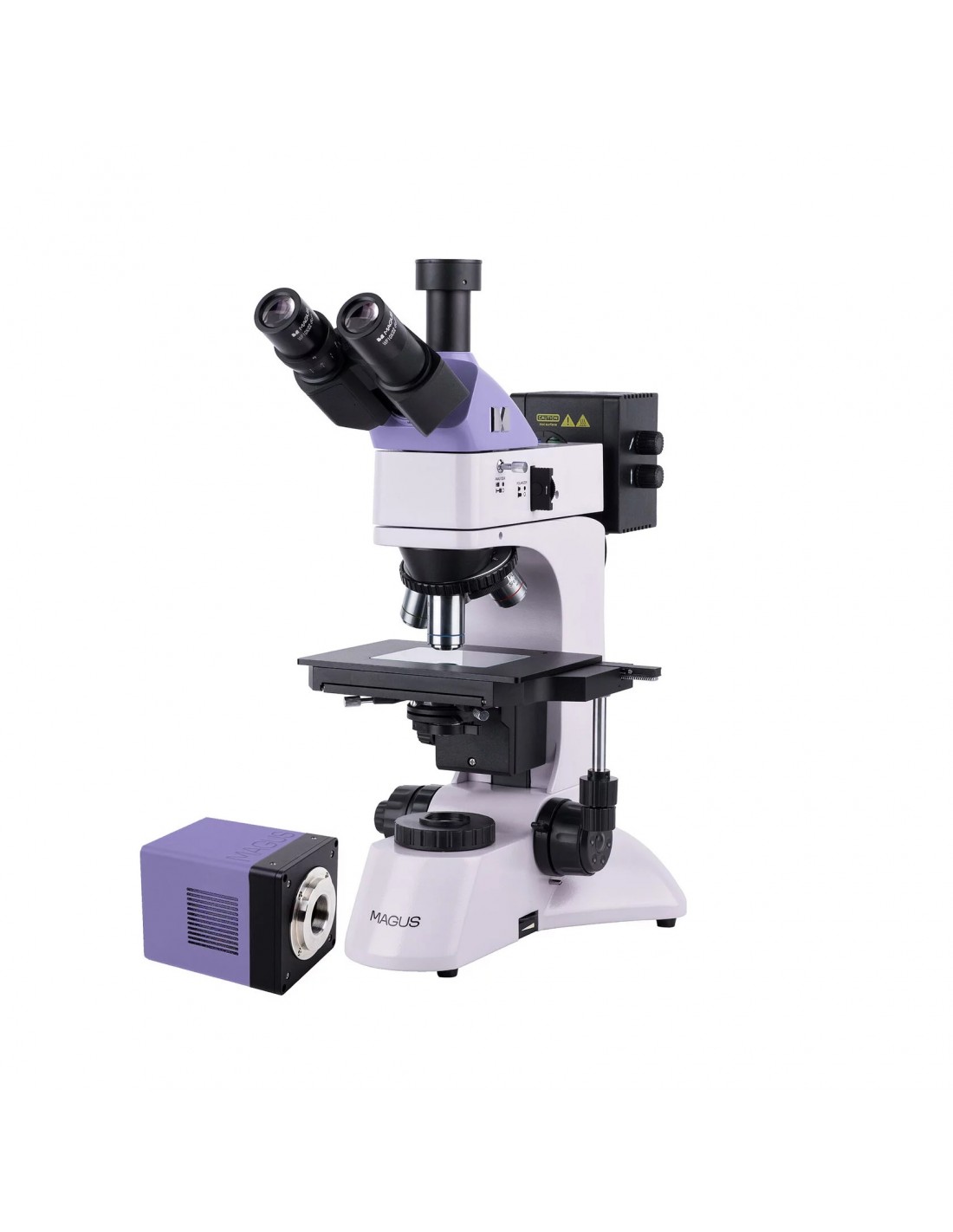

Цифровая камера

Цифровая камера MAGUS CLM30 предназначена для использования в методах флуоресцентной и темнопольной микроскопии.
Камера оснащена 8,3-мегапиксельным сенсором и позволяет получать реалистичные изображения с разрешением 3840x2160 пикселей. Рекомендуется использовать камеру с объективами 4x, 10x, 20x и 40x. При работе с объективами с малым увеличением камера позволяет рассмотреть более мелкие детали.
Видео записывается со скоростью 45 или 70 кадров в секунду в зависимости от разрешения: оно плавное, с мягкими и едва заметными переходами между кадрами. Движение образца отображается в реальном времени без задержек. Камера упрощает работу с движущимися объектами и подходит для демонстраций в учебных классах. Камера
оснащена интерфейсом USB 3.0. Скорость передачи данных в 10 раз выше, чем у камер с интерфейсом USB 2.0. Высокоскоростная камера рекомендуется для профессиональных лабораторий, научных исследований или университетского обучения.

Оптика

Тринокулярная головка имеет тринокулярную трубку, в которую установлена цифровая камера. Разделитель лучей направляет свет на камеру, доступны два положения: 100:0 и 0:100. Световой луч проходит до самого окуляра или тринокулярной трубки. Кольцо регулировки диоптрий находится на левом окуляре.

Увеличение микроскопа в базовой конфигурации составляет 50–400x. Дополнительные объективы и окуляры позволят увеличить диапазон увеличения. В микроскопе используются планарные ахроматические объективы с большим рабочим расстоянием для методов светлой и темной микроскопии. В револьверной головке имеется пять пазов для установки объективов – четыре объектива входят в комплект, один является опциональным. Револьверная головка с объективами ориентирована внутрь – пользователь может видеть объектив, вставленный в оптический тракт.

Освещение

В системе освещения используются теплые галогенные лампы, которые не вызывают усталости глаз даже при длительной работе. Мощность источника проходящего света составляет 30 Вт, а источника отраженного света — 50 Вт, что обеспечивает комфортную работу при использовании темнопольной микроскопии.

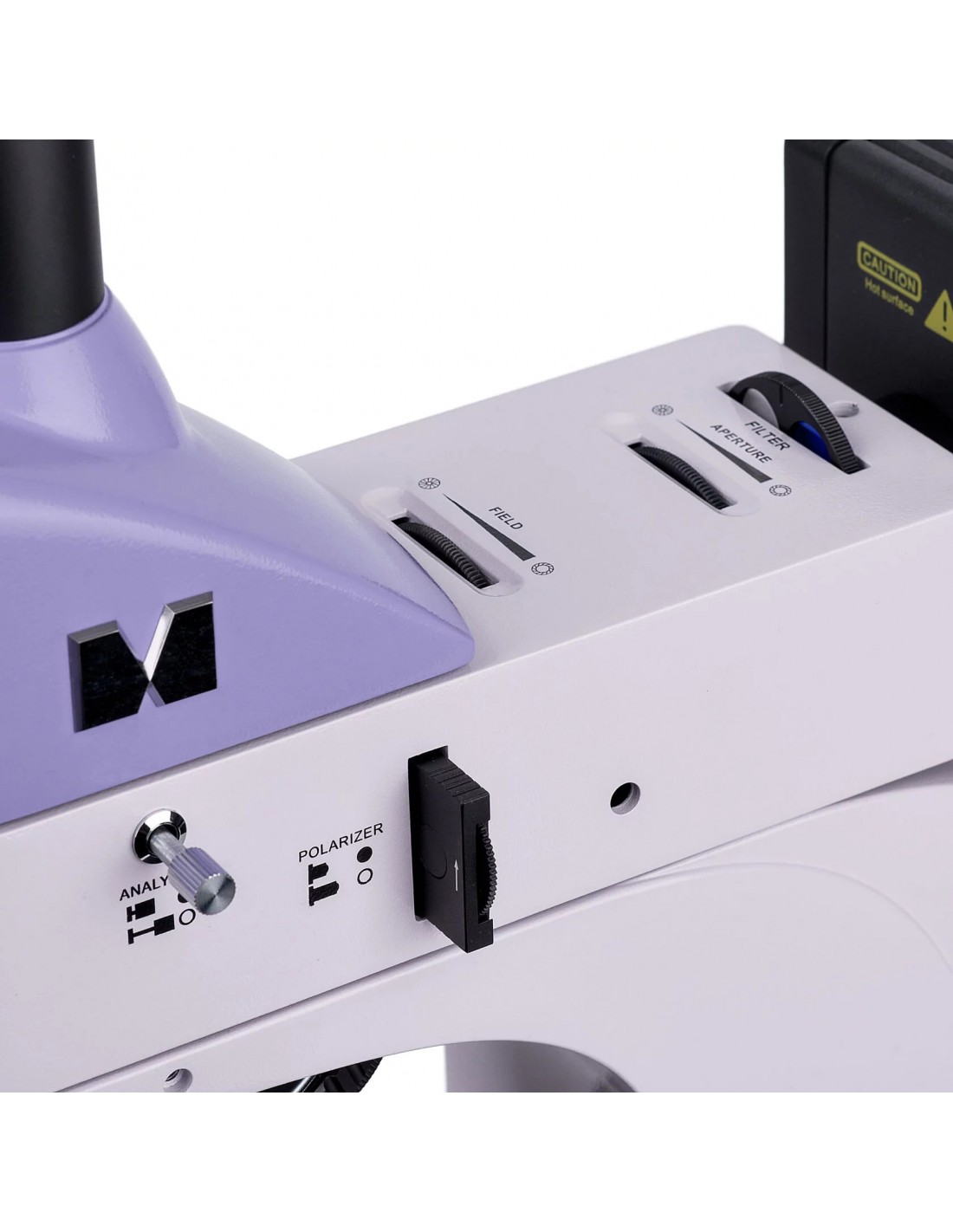

Система освещения отраженным светом включает в себя: устройство темного поля, поляризационное устройство, центрируемую диафрагму поля и диафрагму для метода освещения Кёлера, а также цветные фильтры. Источник света также может быть центрирован.

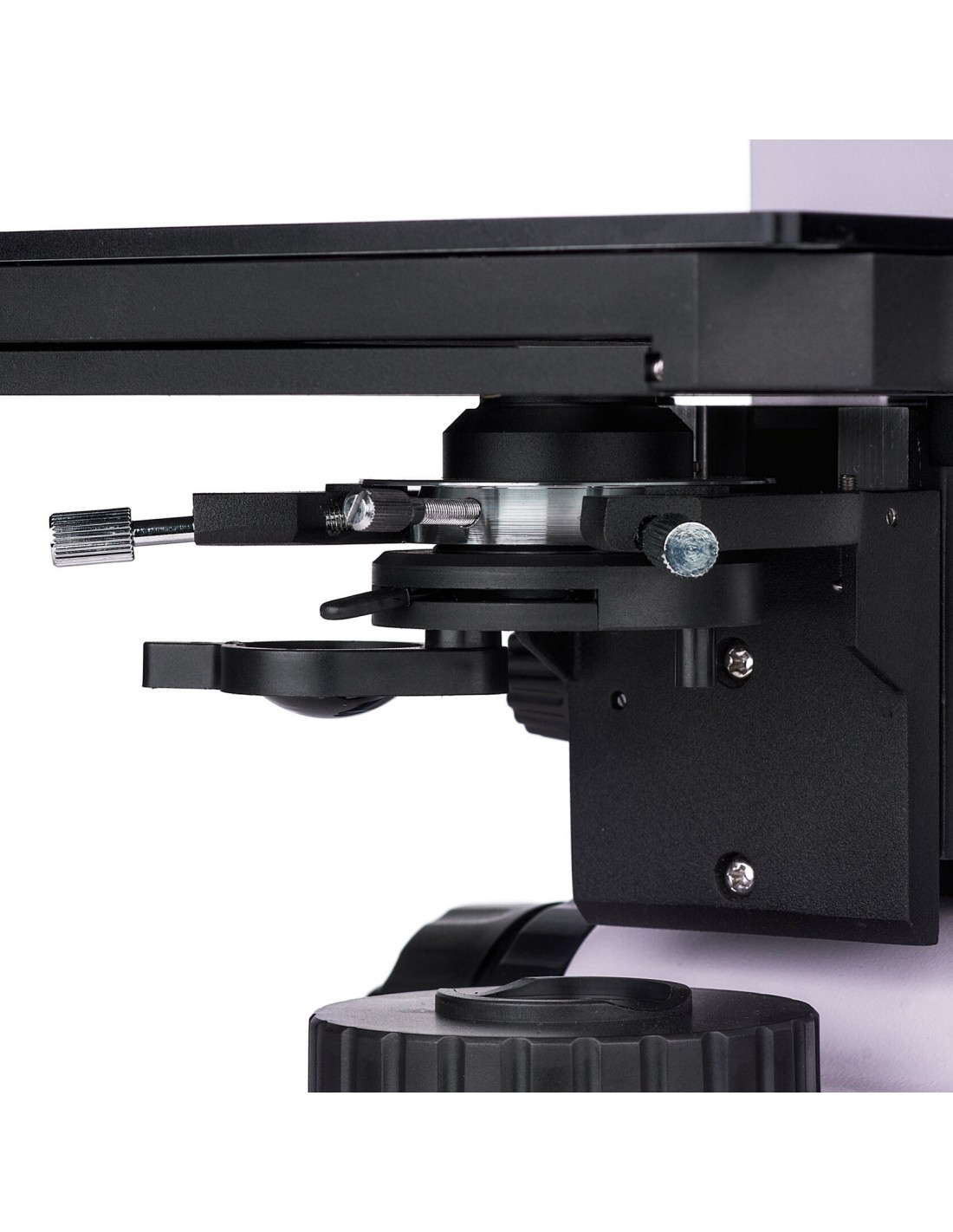

Система освещения в проходящем свете включает в себя: конденсор с откидной линзой для объективов с малым увеличением, а также диафрагму и полевую диафрагму для метода Кёлера.

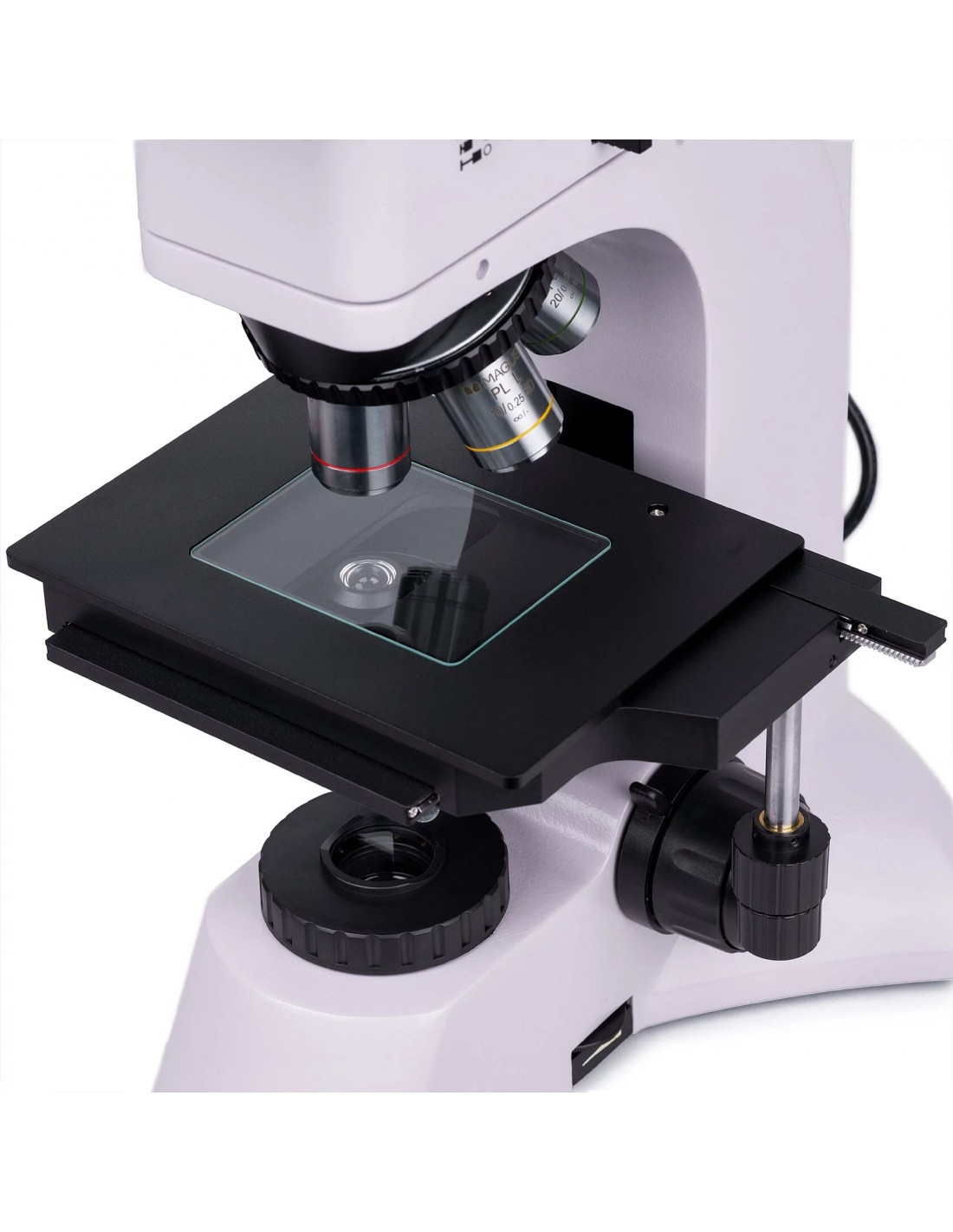

Предметный столик и механизм фокусировки

Образец перемещается вместе с предметным столиком вдоль двух осей. Высота исследуемого образца не должна превышать 20 мм. Для работы с полупрозрачными образцами столик оснащен прозрачной стеклянной пластиной.

Регулировка фокусировки осуществляется с помощью соосных ручек грубой и точной фокусировки, расположенных по бокам в нижней части микроскопа. Это позволяет наблюдателю свободно располагать руки на столе, а не держать их в воздухе. Механизм грубой фокусировки имеет фиксирующую ручку справа и регулировку натяжения слева.

Аксессуары

В ассортимент принадлежностей, совместимых с микроскопом MAGUS Metal 600 BD, входят: объективы с большим рабочим расстоянием для светлого и темного поля, окуляры, калибровочные предметные стекла и цифровые камеры.

Основные характеристики микроскопа:

• Наблюдения непрозрачных плоских полированных образцов размером до 20 мм в отраженном свете с использованием методов светлой, темной и поляризационной микроскопии.
• Наблюдения полупрозрачных образцов в проходящем свете
• Трехглазый тубус для установки цифровой камеры и светоделитель с двумя положениями (100:0 и 0:100).
• Планируйте использовать ахроматические объективы с большим рабочим расстоянием; аббревиатура BD обозначает как светлое поле, так и темное поле.
• Осветитель проходящего света – галогенная лампа мощностью 30 Вт, осветитель отражающего света – галогенная лампа мощностью 50 Вт обеспечивают комфортную работу при использовании темнопольной микроскопии.
• Освещение по Кёлеру (отраженный свет) с возможностью центрирования источника света, полевой диафрагмы и диафрагмы; цветные фильтры.
• Освещение по Кёлеру (проходящий свет) с центрирующим и регулируемым по высоте конденсором Аббе, откидной конденсорной линзой для объективов с малым увеличением.
• Широкий ассортимент полностью совместимых окуляров и объективов.

Основные характеристики камеры:

• Для флуоресцентной и темнопольной микроскопии с объективами 4x, 10x, 20x и 40x.
• Разрешение 8,3 МП: при наблюдении с использованием объективов с малым увеличением камера позволит вам рассмотреть мельчайшие детали.
• 45 кадров в секунду и 70 кадров в секунду при разрешении 3840x2160 пикселей и 1920x1080 пикселей для наблюдения за движущимися образцами, записи видео и перемещения образцов без рывков и задержек.
• Элемент Пельтье снижает температуру сенсора при длительной работе и устраняет тепловые шумы. Поэтому при фотосъемке можно использовать длинные выдержки.
• Цветной CMOS-сенсор SONY Exmor с подсветкой обеспечивает низкий уровень шума и высокую светочувствительность даже в условиях недостаточного освещения. Вы получите более четкие, яркие и насыщенные по цвету изображения.
• Интерфейс USB 3.0 для быстрой и бесперебойной передачи данных.
• Программное обеспечение с функциями фото- и видеозаписи, редактирования, отображения на внешнем дисплее, линейных и угловых измерений.

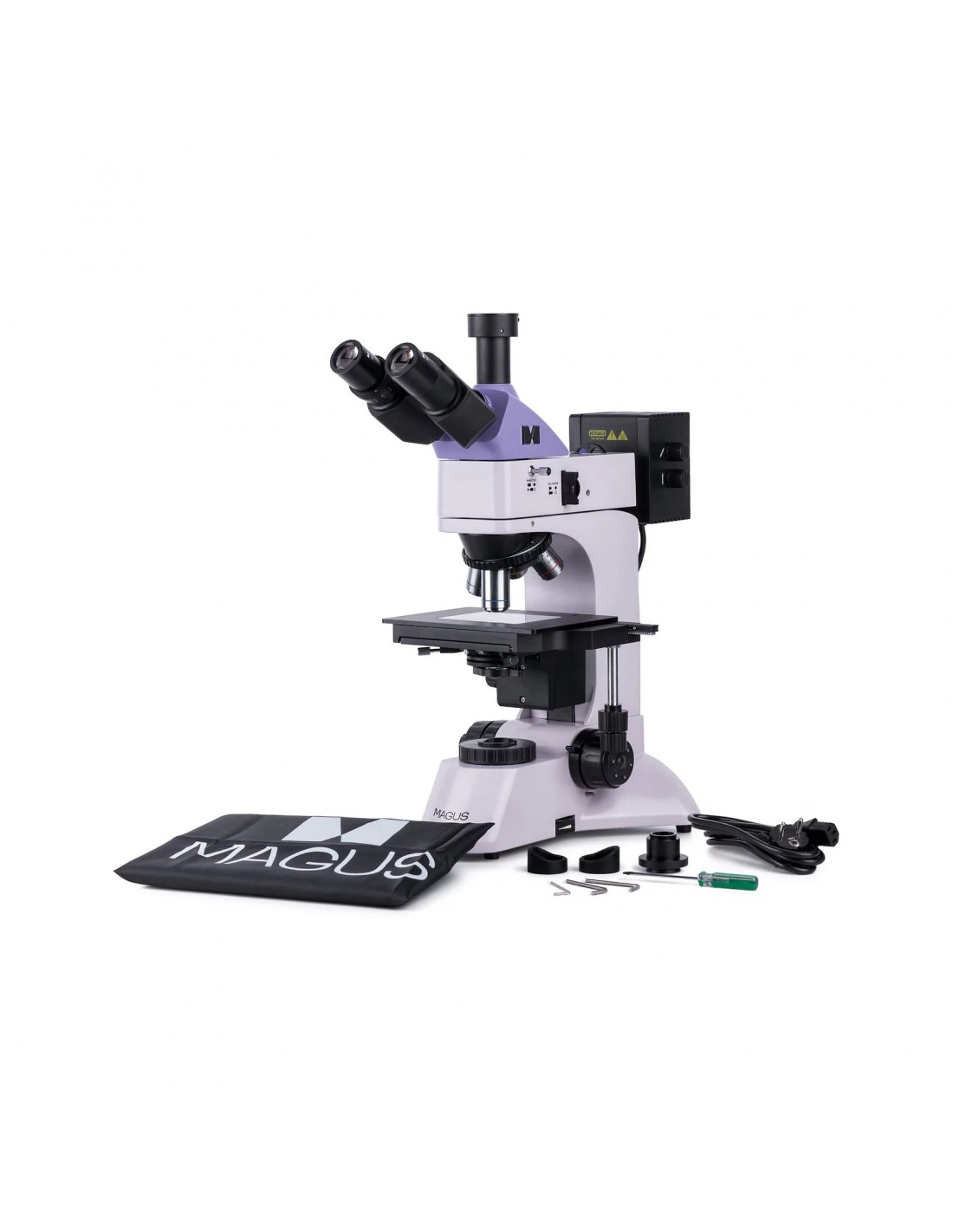

В комплект входят:

• Цифровая фотокамера MAGUS CLM30 (цифровая камера, USB-кабель, адаптер 12 В, 3 А, чехол, установочный компакт-диск с драйверами и программным обеспечением, руководство пользователя и гарантийный талон)
• Основание с разъемом питания, источником проходящего света и конденсором, механизмом фокусировки, предметным столиком и поворотным револьверным головкой.
• Осветитель отраженного света с ламповым блоком
• Головка тринокуляра
• Бесконечный планарный ахроматический объектив: PL L5x/0.12 BD WD 9.7 мм
• Бесконечный планарный ахроматический объектив: PL L10x/0.25 BD WD 9.3 мм
• Бесконечный планарный ахроматический объектив: PL L20x/0.40 BD WD 7.2 мм
• Бесконечный планарный ахроматический объектив: PL L40x/0.60 BD WD 3.0mm
• Окуляр 10x/22 мм с большим выносом зрачка (2 шт.)
• Прозрачная сценическая пластина
• Адаптер C-mount 1 шт.
• Шестигранный ключ
• сетевой шнур переменного тока
• Шнур питания осветителя отраженного света
• Защитный чехол
• Руководство пользователя и гарантийный талон

Предоставляется по запросу:

• Окуляр 10x/22 мм со шкалой
• Окуляр 12,5x/14 мм (2 шт.)
• Окуляр 15x/15 мм (2 шт.)
• Окуляр 20x/12 мм (2 шт.)
• Окуляр 25x/9 мм (2 шт.)
• Бесконечный планарный ахроматический объектив: PL L50х/0.70 BD WD 2.5 мм
• Бесконечный планарный ахроматический объектив: PL L60x/0.70 BD WD: 1,9 мм
• Бесконечный планарный ахроматический объектив: PL L80x/0.80 BD WD: 0.8 мм
• Ахроматический объектив Infinity Plan: PL L100х/0.85 (сухой), ширина оптического контакта: 0,4 мм.
• Калибровочный слайд
