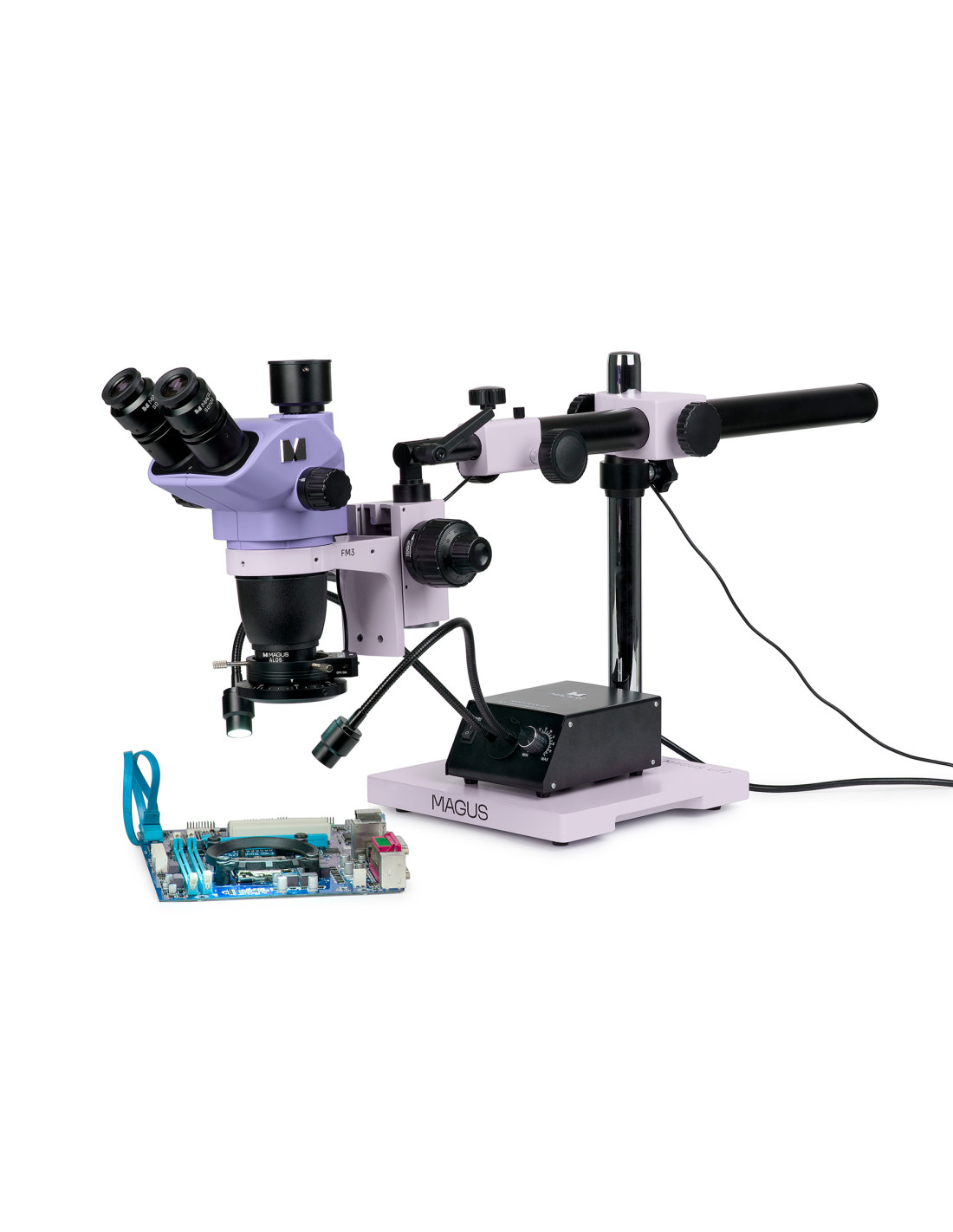

Микроскоп MAGUS Stereo 8TR

Готовое решение для пайки, ремонта и контроля качества основано на микроскопической головке серии MAGUS Stereo 8H и универсальной подставке для микроскопа MAGUS UT2.
Стереомикроскоп с оптической схемой Гриноу обеспечивает точную детализацию топографии поверхности без потери пространственной ориентации, гарантируя большую глубину резкости. Тринокулярный микроскоп подходит для тех, кто предпочитает работать с микроскопом в своей обычной позе и рассматривать образец через окуляры. Он также подходит, если вы планируете приобрести цифровую камеру для фото- и видеосъемки в будущем.
Микроскоп оснащен двумя осветителями отраженного света: кольцевым осветителем с поляризационным фильтром и осветителем на гибкой стойке.
Микроскоп оптимизирует эргономику рабочего места, тем самым повышая комфорт и производительность оператора.

Головка микроскопа

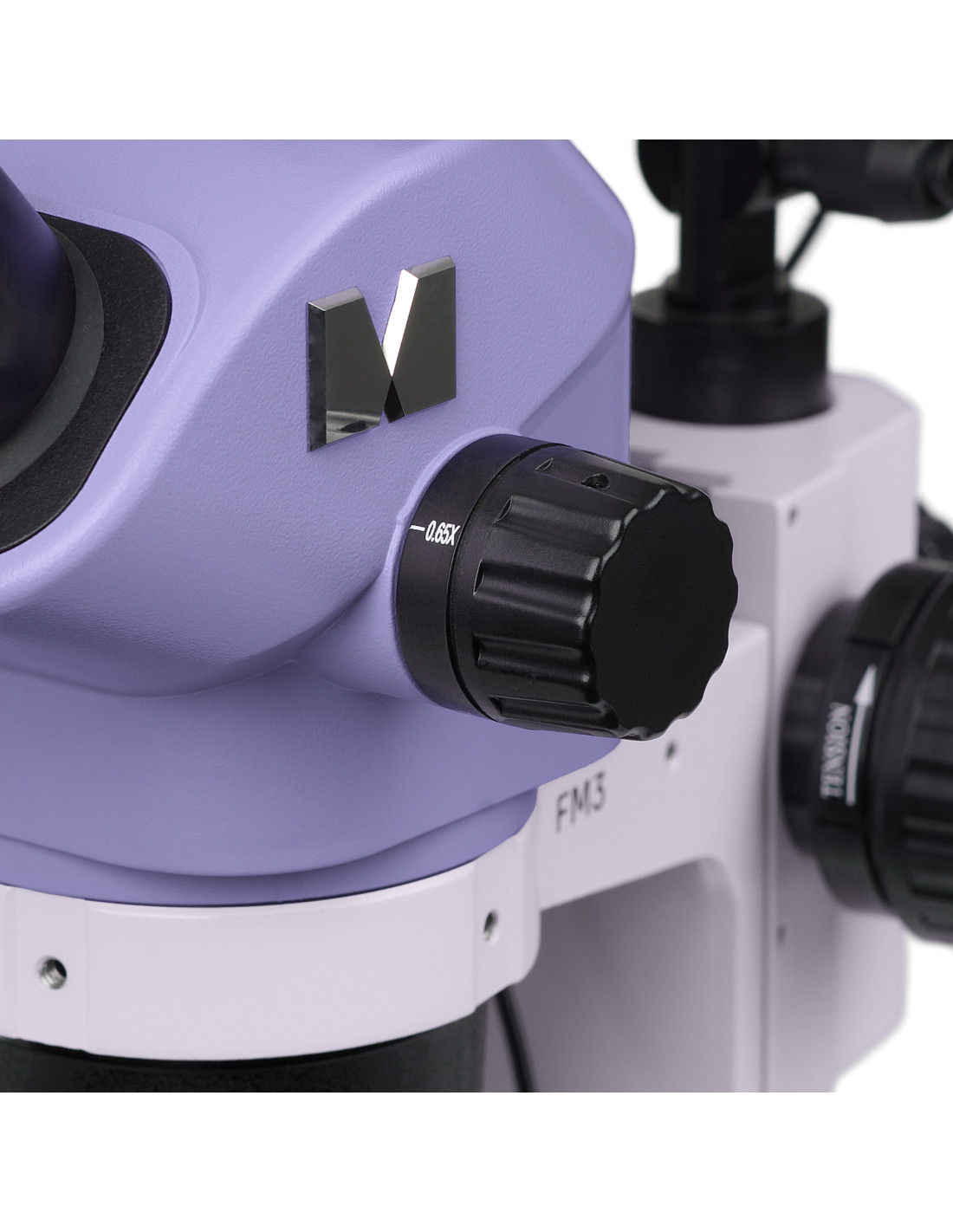

Объектив с переменным увеличением позволяет плавно изменять увеличение до 8,4x без потери фокусировки. Микроскоп создает прямое (не перевернутое) трехмерное изображение. Вспомогательный объектив 0,5x изменяет диапазон увеличения, поле зрения и рабочее расстояние микроскопа.

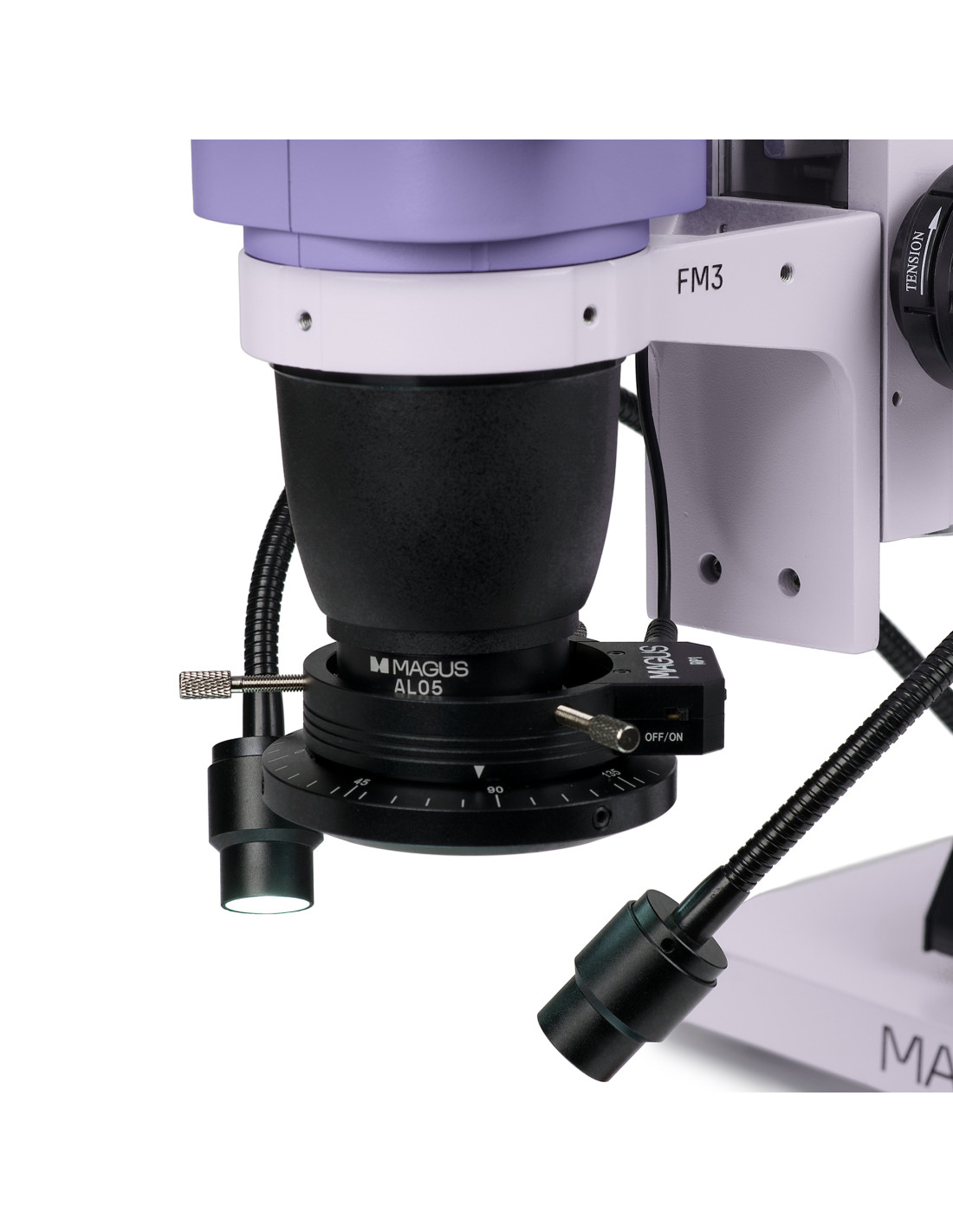

При использовании вспомогательного объектива 0,5x достигается увеличение 3,25–27,5x и рабочее расстояние 177 мм для пайки.
При отсутствии вспомогательного объектива 0,5x достигается увеличение 6,5–55x и рабочее расстояние 105 мм для контроля качества.
Для манипуляций с инструментом требуется большее поле зрения, чем для визуального наблюдения при контроле качества. Диаметр поля зрения со вспомогательным объективом 0,5x составляет 67,7 мм при увеличении микроскопа 3,25x и 8 мм при увеличении 27,5x. Базовая конфигурация включает окуляры 10x/22 мм с диоптрийной регулировкой и выносом зрачка для работы в очках.
Цифровая камера устанавливается в тринокулярную трубку головки микроскопа с помощью адаптера C-mount. Кроме того, можно приобрести камеры с интерфейсами USB 3.0, HDMI и Wi-Fi с разрешением от 2 до 21 МП и размером сенсора от 1/2,8" до 4/3". Увеличение адаптера C-mount выбирается в зависимости от размера сенсора — 0,5x или 1x.

Иллюминаторы

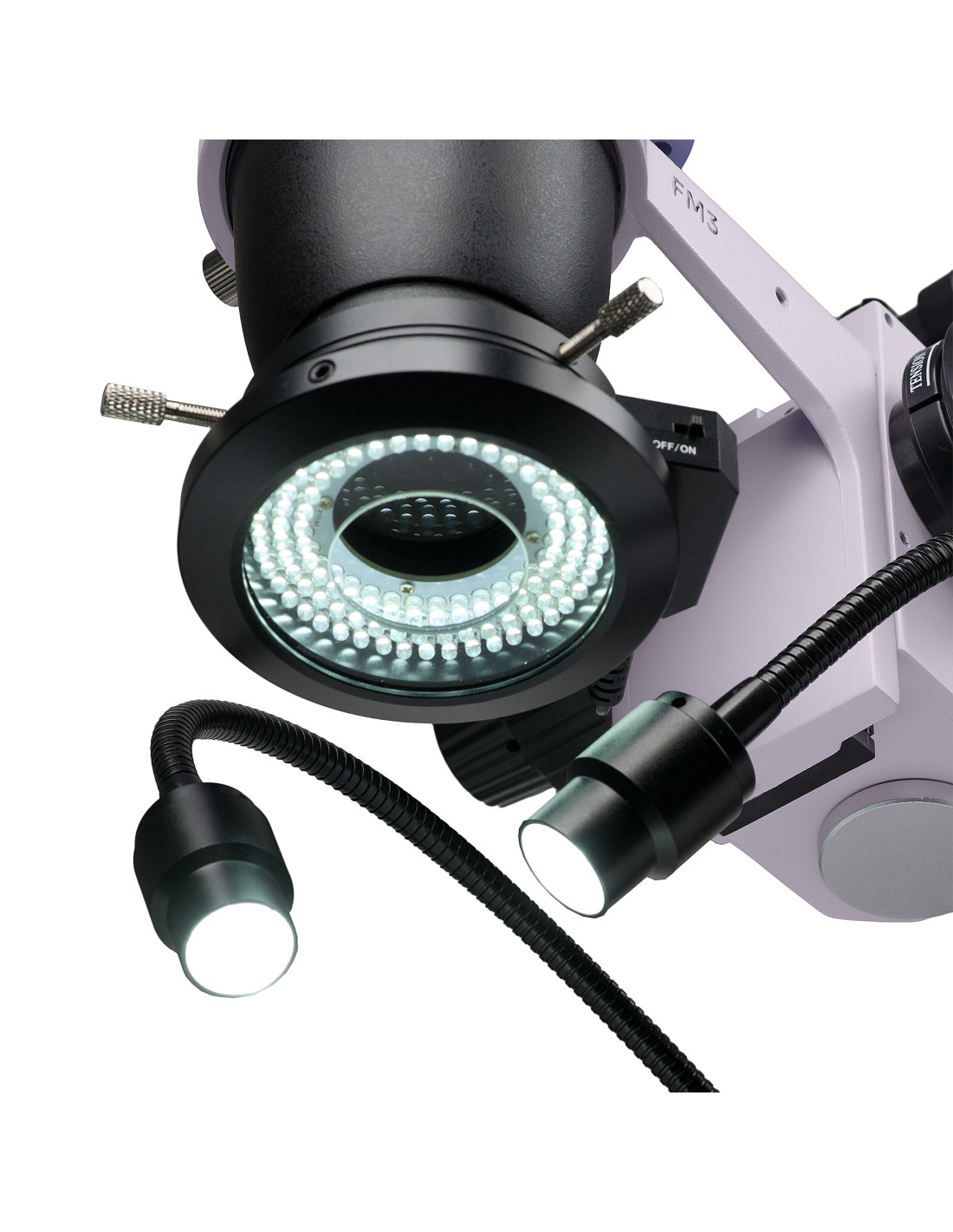

Для разных задач требуются разные типы освещения. В комплект входят два осветителя. Кольцевой светильник с поляризатором устраняет блики от металла. Светильник на гибкой стойке создает тени, которые позволяют нашему зрению различать рельеф поверхности.

Стоять

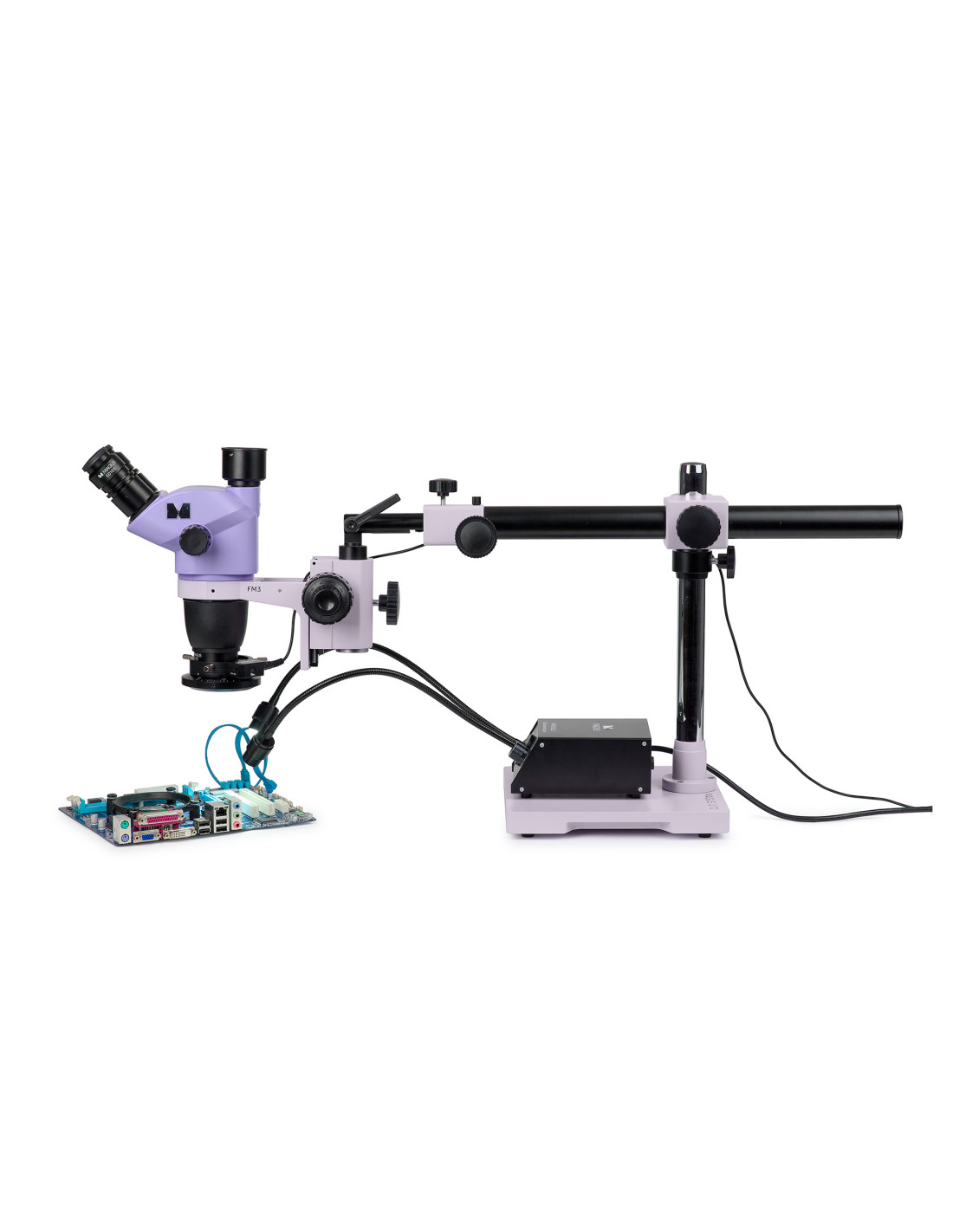

Универсальная подставка с прочным основанием минимизирует вибрации, вызванные движением, а длинная горизонтальная штанга расширяет рабочую зону.
Перемещать объект в оптическом тракте во время работы не всегда удобно. Иногда предпочтительнее перемещать головку микроскопа. Ручка микрорегулировки позволяет плавно перемещать головку микроскопа вперед и назад по горизонтали.
На конце подставки расположен механизм для изменения угла оптической оси. Оператор может наблюдать за образцом, лежащим на столе, под углом. Эта функция делает более удобным проведение манипуляций, проверку качества пайки и наблюдение за криволинейными объектами.

Механизм фокусировки

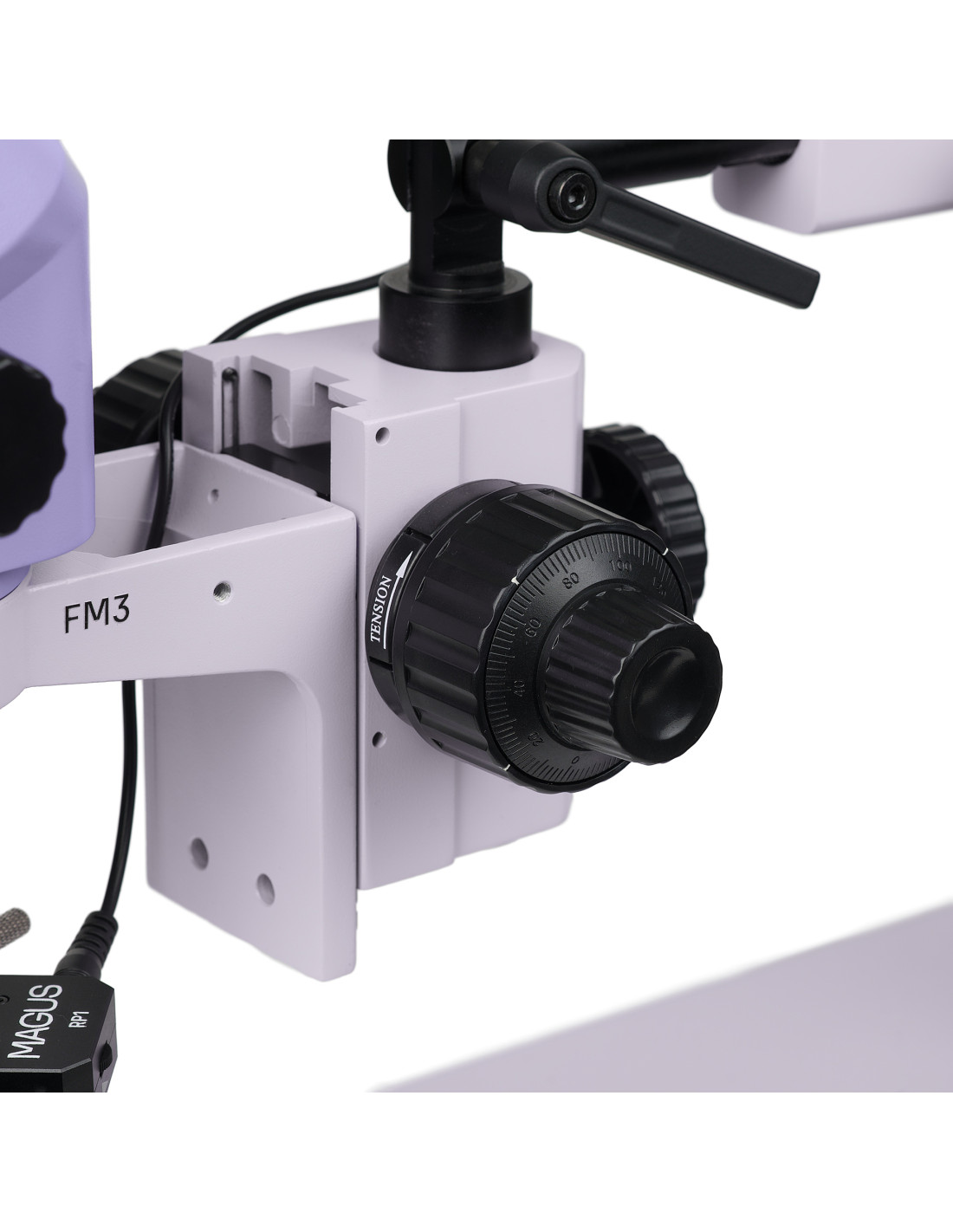

Механизм фокусировки имеет функции грубой и точной фокусировки. Точная фокусировка облегчает настройку микроскопа при увеличении более 40x. Ручки фокусировки расположены соосно, то есть с обеих сторон. Натяжение грубой фокусировки регулируется.

Аксессуары и другие готовые решения

Комфортные условия труда повышают производительность оператора. Наши готовые решения основаны на опыте инженеров-электронщиков. Одновременно компания MAGUS предлагает и другие компоненты, которые вы можете использовать для сборки микроскопического комплекта в соответствии с вашим бюджетом, предпочтениями и решаемыми задачами, а в дальнейшем дополнить комплект необходимыми принадлежностями.

Основные характеристики:

• Тринокулярная головка микроскопа: оператор может наблюдать увеличенное изображение через окуляры, а в будущем можно установить цифровую камеру для записи процесса наблюдения, а также его промежуточных и конечных результатов.
• Зум-объектив обеспечивает плавное изменение увеличения без потери фокусировки; коэффициент увеличения 8,4:1.
• Преимущества оптической схемы Гриноу: большая глубина резкости, трехмерная визуализация высокого разрешения, компактная конструкция и приемлемая цена.
• Вспомогательный объектив с увеличением 0,5x обеспечивает дополнительные возможности регулировки увеличения, поля зрения и рабочего расстояния.
• Универсальная подставка расширяет рабочую зону, позволяя точно позиционировать головку микроскопа над образцом и выполнять тонкую микронастройку положения головки.
• Механизм фокусировки имеет функции грубой и точной фокусировки: работа с микроскопом удобна во всем диапазоне увеличения.
• Два источника отраженного света: кольцевая лампа с поляризационным фильтром и лампа на гибкой стойке.
• По вашему запросу возможна замена компонентов и установка дополнительных принадлежностей.

В комплект входят:

• Микроскопная головка MAGUS Stereo 8TH – объектив и окулярные трубки.
• Окуляр 10х/22 мм с регулировкой выноса зрачка и диоптрийной коррекцией (2 шт.)
• Штатив для микроскопа MAGUS UT2
• Крепление MAGUS FM3 Focus Mount
• Кольцевая светодиодная лампа MAGUS LED RP1 с поляризатором
• Светодиодный светильник MAGUS LED DGL2 с двумя гибкими штативами
• Вспомогательная линза MAGUS AL05 0.5х/177 мм
• Руководство пользователя и гарантийный талон

Предоставляется по запросу:

• Окуляр 10x/22 мм со шкалой
• Окуляр 15x/16 мм (2 шт.)
• Окуляр 20x/12 мм (2 шт.)
• Окуляр 25x/9 мм (2 шт.)
• Окуляр 30x/8 мм (2 шт.)
• Вспомогательный объектив 1,5x
• Вспомогательный объектив 2x
• Кольцевая лампа
• Кольцевая подсветка с секторным переключением
• Цифровая камера
• ЖК-монитор
• Адаптер C-mount 0,5x с регулируемым расстоянием фокусировки
• 1 адаптер C-mount с регулируемым расстоянием фокусировки
• Калибровочный слайд
