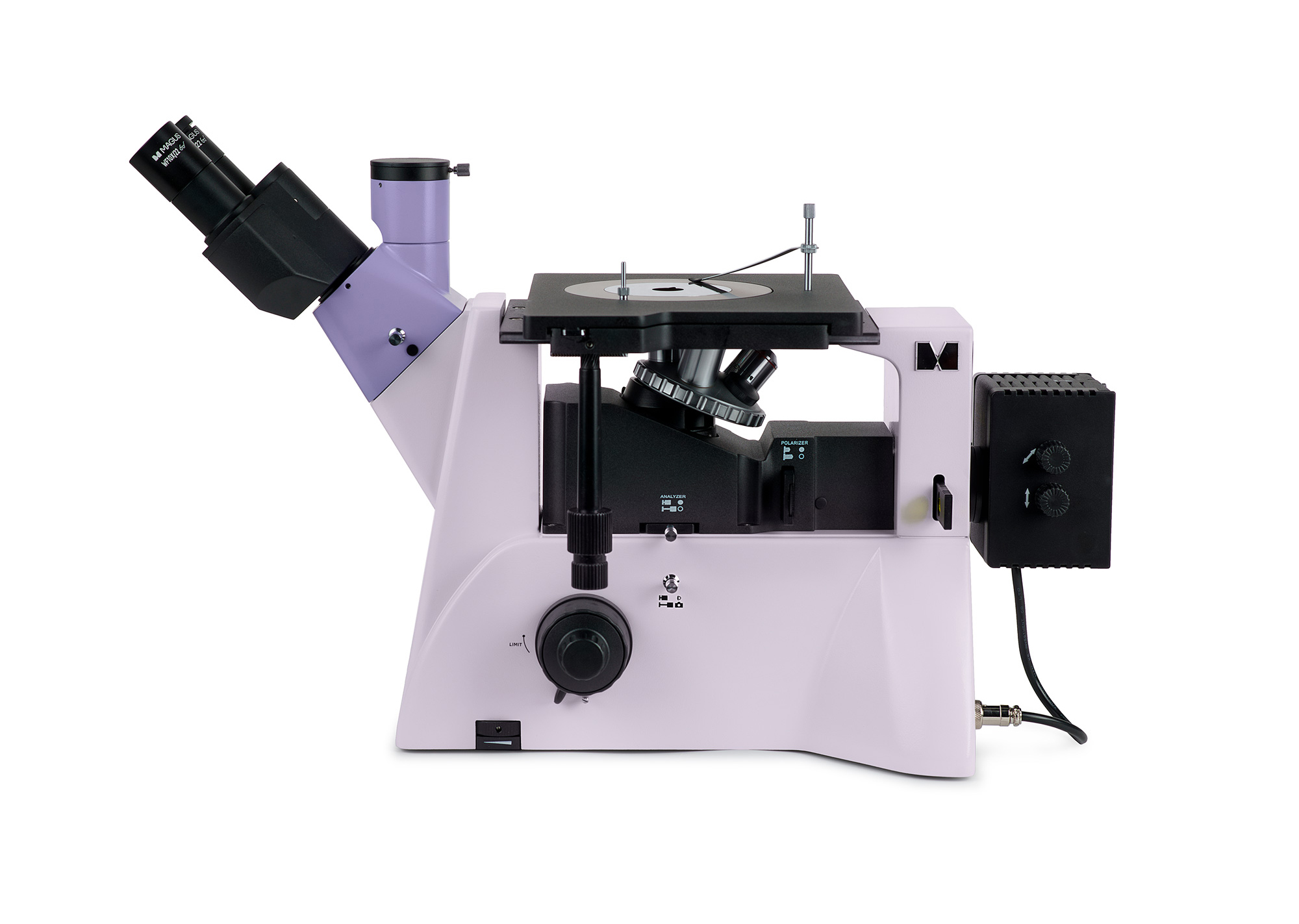

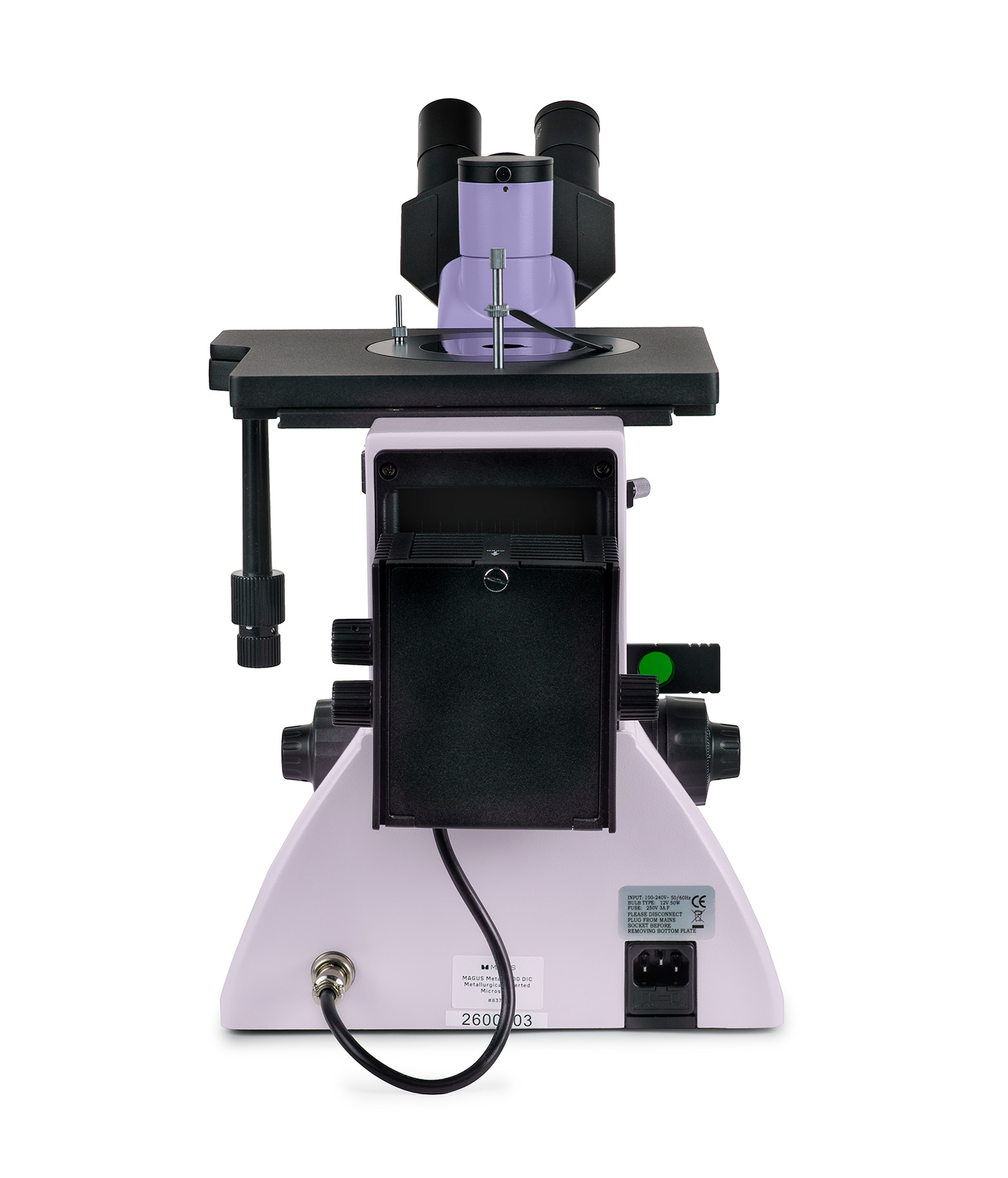

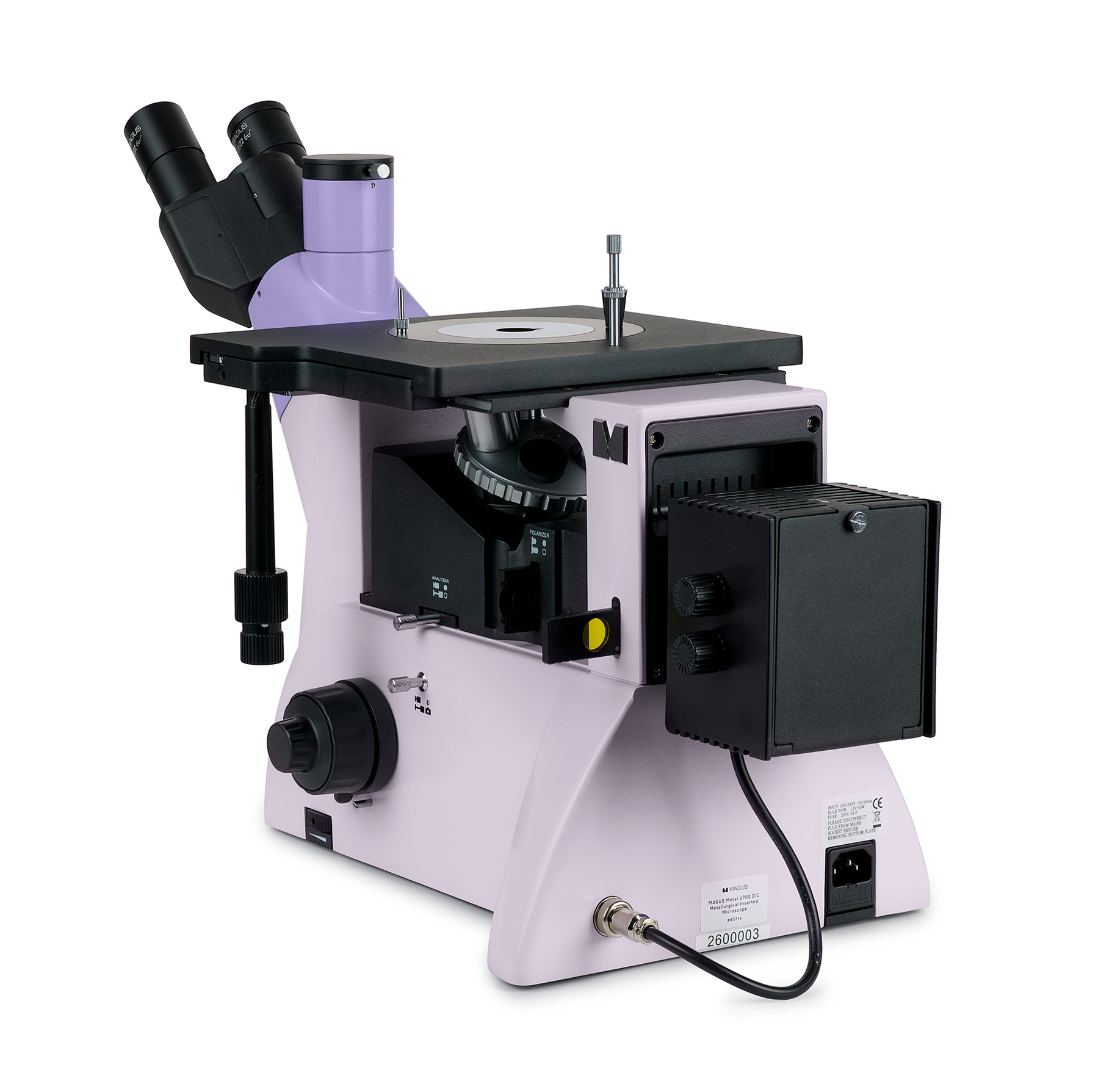

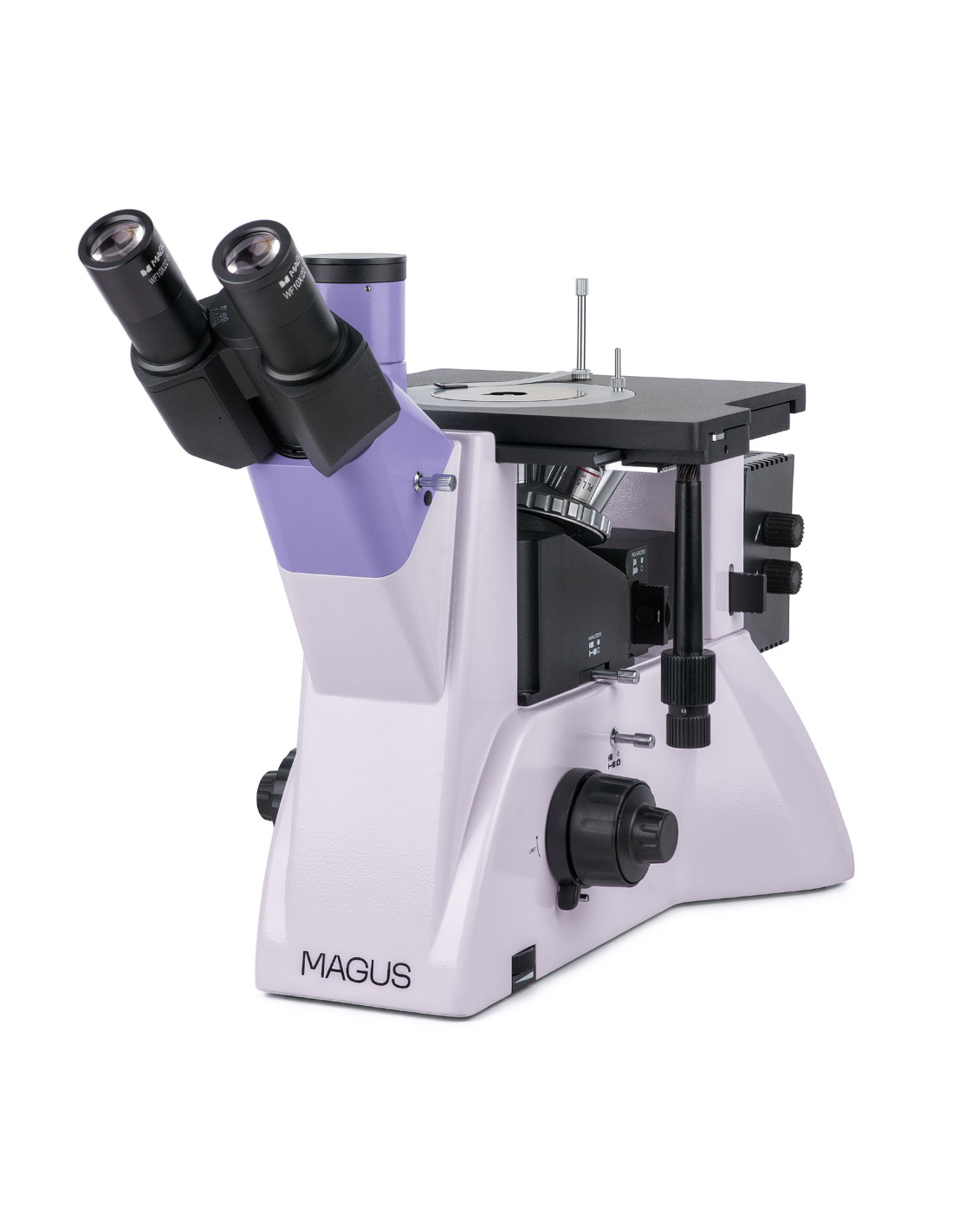

Микроскоп MAGUS Metal V700 DIC Metallurgical Inverted

Микроскоп предназначен для изучения микроструктуры металлов и сплавов, полупроводниковых материалов и других непрозрачных образцов.
Конструкция инвертированного микроскопа не ограничивает размер исследуемого образца; ограничен только его вес до 2 кг. Образец должен быть предварительно специально подготовлен, а затем помещен на предметный столик поверхностью вниз.
Микроскоп использует три метода контрастирования в отраженном свете: светлое поле, простая поляризация и дифференциальный интерференционный контраст. Метод светлого поля обеспечивает достоверное увеличенное изображение объекта. Простая поляризация устраняет блики на металлических поверхностях и выделяет полимеры и другие посторонние элементы. Дифференциальный интерференционный контраст окрашивает разницу высот объекта и тем самым выявляет топографию образца. Исследуемый объект будет отображаться в рельефе.
Тринокулярная трубка и боковой порт для камеры позволяют одновременно подключать монитор и камеру.
Микроскоп может использоваться в различных областях (металлургической, машиностроительной, аэрокосмической, атомной и энергетической промышленности), а также в исследовательских лабораториях и технических университетах.

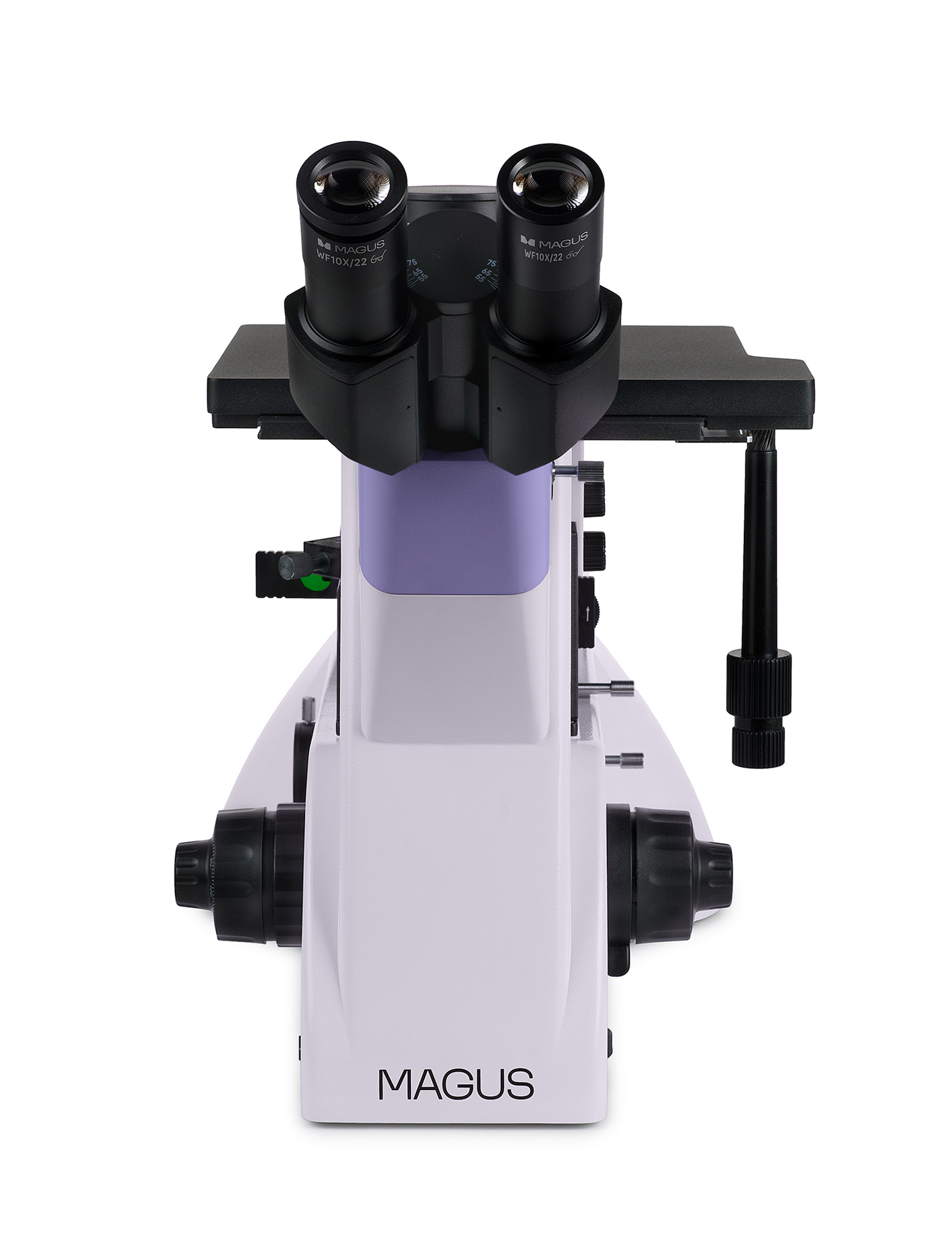

Длина трубки микроскопа
– бесконечность (∞). При сборке микроскопа пользователь может поворачивать окулярные трубки на 180° и регулировать вынос зрачка в соответствии со своей высотой. Имеется тринокулярная головка.
Монитор устанавливается в тринокулярную трубку тринокулярной головки, а цифровая камера – в боковой порт камеры. Световой луч на тринокулярной головке разделяется 50/50 (трубка открыта) или 100/0 (трубка закрыта), на корпусе – 100/0 или 0/100.

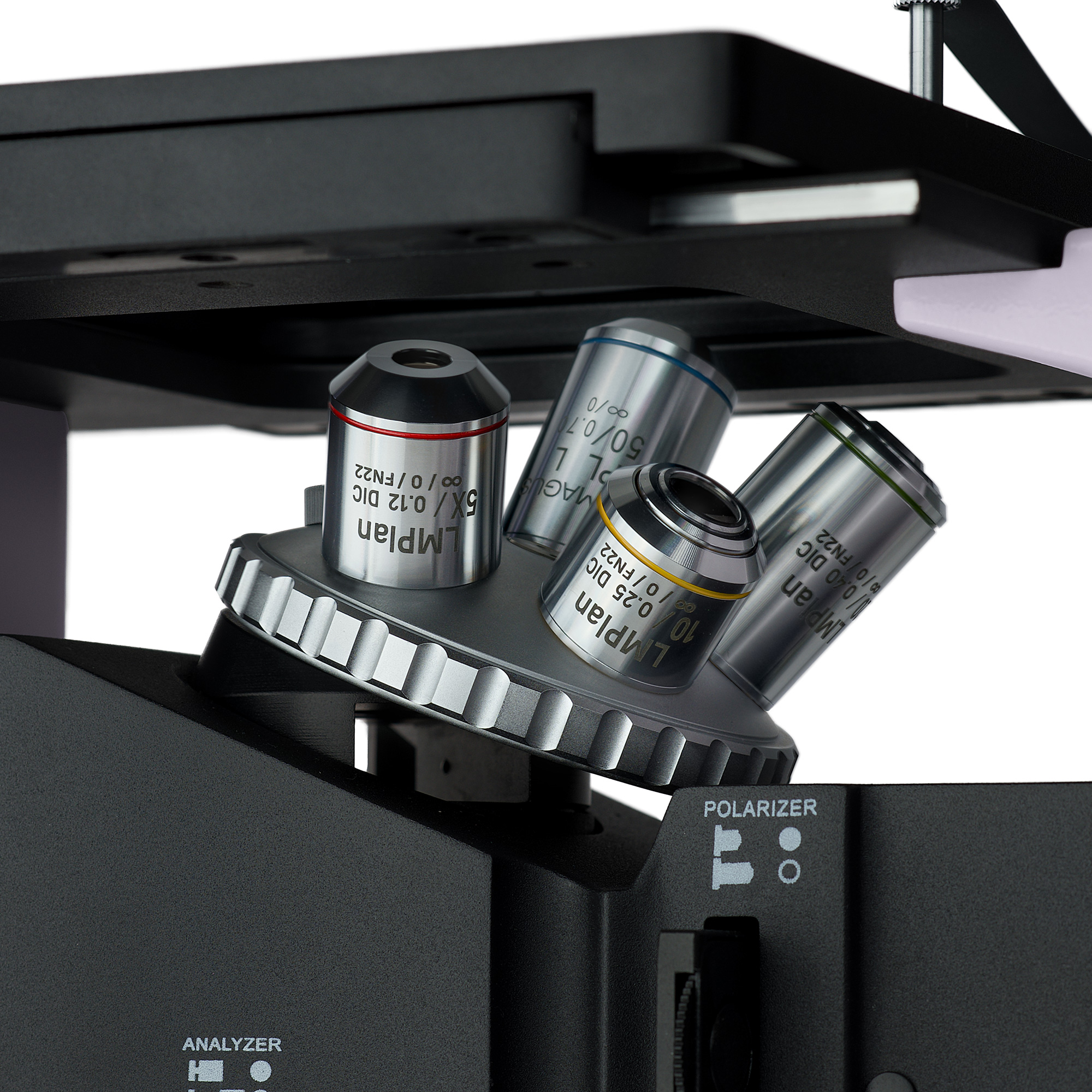

Револьверная головка.
Револьверная головка на 5 объективов устанавливается на штативе под предметным столиком.
Револьверная головка имеет специальный паз для ползунка дифференциально-интерференционного контраста (ДИК), который используется при работе в методе дифференциально-интерференционного контраста с объективами 5x, 10x и 20x.

Для микроскопии в светлом поле, простой поляризации и метода дифференциальной интерференционной контрастной микроскопии (DIC) используйте ахроматические объективы
с большим рабочим расстоянием.
Для микроскопии в темном поле выбирайте объектив MAGUS Metal V700 BD.

Механизм фокусировки.
Коаксиальные ручки грубой и точной фокусировки расположены у основания микроскопа с обеих сторон. Пользователь может положить руки на стол и принять расслабленную позу во время наблюдения. Регулировка фокусировки плавная и не требует усилий.
Справа находится ручка блокировки грубой фокусировки для быстрой настройки после смены образца. Слева находится кольцо регулировки натяжения фокусировки.

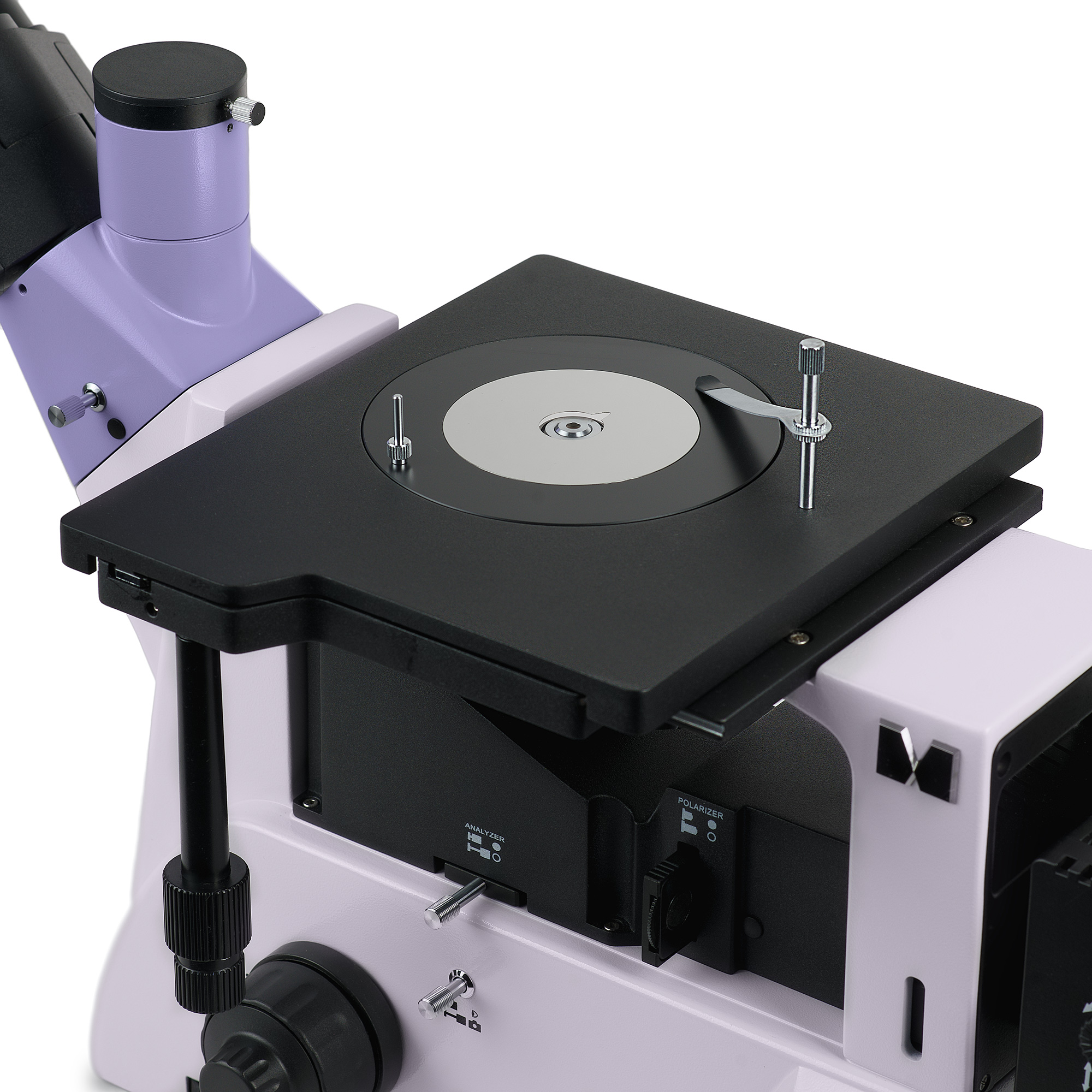

Механический столик.
Перемещение объекта осуществляется путем перемещения столика вдоль двух осей. В центре столика установлена круглая вращающаяся пластина с отверстием подходящего диаметра (10 мм, 20 мм или 30 мм). Для фиксации объекта используется держатель образца.

Источник света.
В ламповом блоке используется галогенная лампа мощностью 50 Вт. Она достаточно яркая для наблюдений с объективами от 4x до 100x, которые используются для микроскопии в светлом поле, поляризованном свете и дифференциально-интерференционной микроскопии. Галогенная лампа излучает свет с цветовой температурой, обеспечивающей комфортные условия работы.

Освещение отраженным светом.
Система освещения позволяет настроить освещение по Кёлеру. Полевая и апертурная диафрагмы предварительно центрированы на заводе и не требуют дополнительной центровки. При необходимости диафрагмы можно отрегулировать с помощью центрирующих винтов. Источник света центрирован вдоль трех осей.

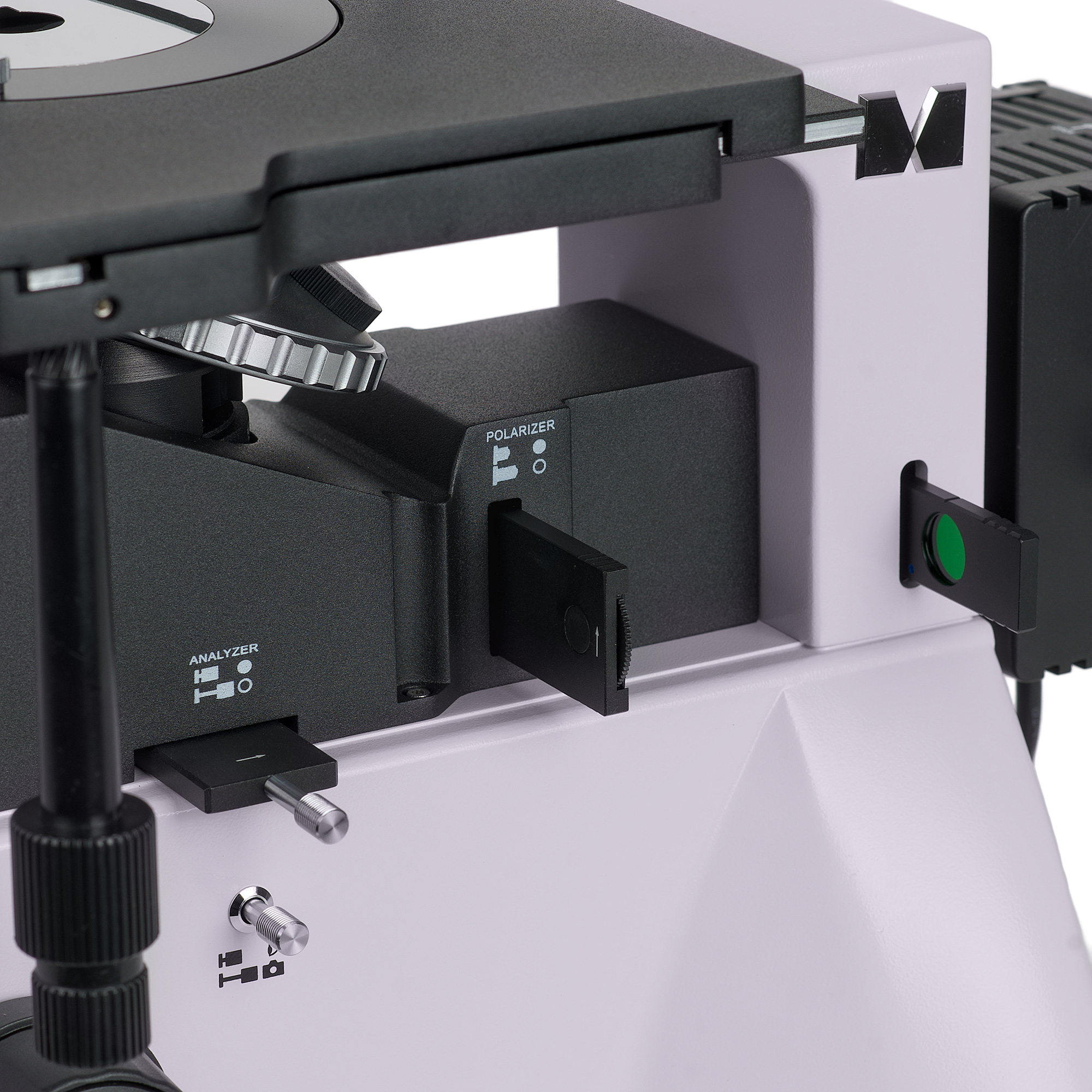

Съемный анализатор и поляризатор предназначены для поляризационной микроскопии. Поляризатор вращается на 0–360°, а анализатор не вращается.

Ползунок DIC-призмы используется при работе методом дифференциально-интерференционного контраста с объективами 5x, 10x и 20x.
Набор фильтров поможет вам настроить цветопередачу.

Дополнительные принадлежности
расширяют технические возможности микроскопа. Окуляры и объективы увеличивают диапазон увеличения. Цифровые камеры выводят изображение на экран компьютера или монитор. Калибровочные предметные стекла помогают производить измерения объектов.

Основные характеристики:

• Подходит для изучения непрозрачных объемных объектов весом до 2 кг.
• Трехглазая головка с возможностью регулировки расстояния до глаза.
• Две независимые трубки для установки цифровой камеры и монитора: вертикальная головная трубка и боковая трубка на корпусе; разделение луча 50/50 и 100/0 на тринокулярной головке и 100/0 и 0/100 на корпусе.
• Мощный галогенный осветитель мощностью 50 Вт с отражающим светом, обеспечивающий яркое естественное освещение.
• Освещение по Кёлеру, элементы системы центрированного освещения, простое поляризационное устройство, прорезь для ползунков DIC.
• Фильтры уменьшают интенсивность определенных длин волн и регулируют цветопередачу в микроскопической фотографии.
• Крупногабаритная платформа с круглой вращающейся платформой и отверстиями диаметром 10 мм, 20 мм и 30 мм.
• Большой выбор дополнительных окуляров и объективов.

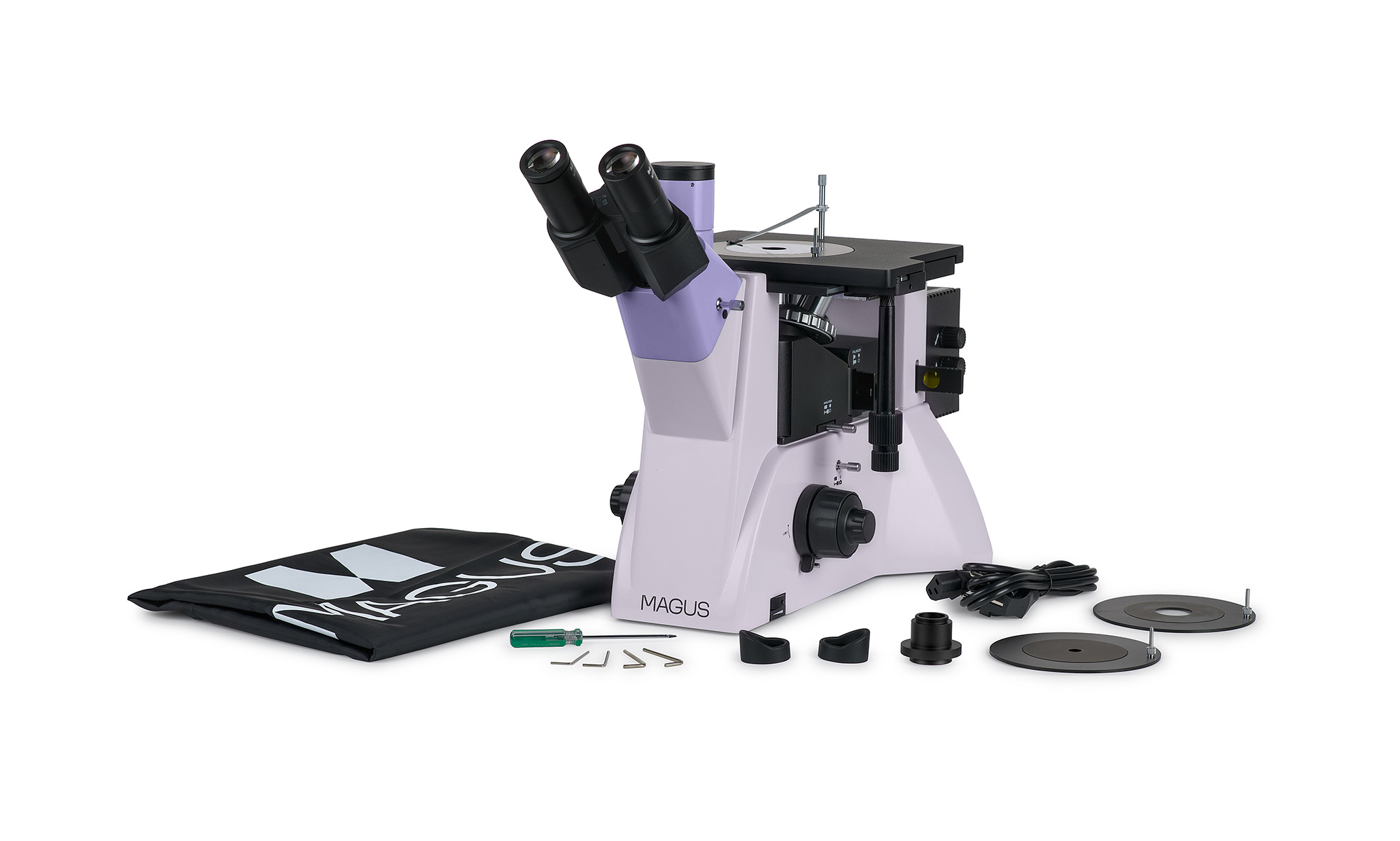

В комплект входят:

• Штатив с блоком питания, механизмом фокусировки, предметным столиком и поворотным револьверным наконечником.
• Лампхаус
• Головка тринокуляра
• Ахроматический объектив Infinity Plan: LMPlan 5х/0.12 DIC WD 15.73mm
• Ахроматический объектив Infinity Plan: LMPlan 10х/0.25 DIC WD 20.2mm
• Ахроматический объектив Infinity Plan: LMPlan 20х/0.40 DIC WD 4.5mm
• Бесконечный планарный ахроматический объектив: PL L50х/0.70 WD 3.68 мм
• Окуляр 10x/22 мм с большим выносом зрачка (2 шт.)
• Адаптер C-mount 1 шт.
• Ползунок DIC для объективов 5x, 10x и 20x
• Шестигранный ключ
• сетевой шнур переменного тока
• Защитный чехол
• Руководство пользователя и гарантийный талон

Предоставляется по запросу:

• Окуляр 10x/22 мм со шкалой
• Окуляр 12,5x/14 мм (2 шт.)
• Окуляр 15x/15 мм (2 шт.)
• Окуляр 20x/12 мм (2 шт.)
• Окуляр 25x/9 мм (2 шт.)
• Бесконечный планарный ахроматический объектив: PL L40х/0.60 WD 3.98 мм
• Бесконечный планарный ахроматический объектив: PL L60x/0.70 WD 2.08 мм
• Бесконечный планарный ахроматический объектив: PL L80x/0.80 WD 1.25 мм
• Бесконечный планарный ахроматический объектив: PL L100x/0.85 (сухой) WD 0.40 мм
• Цифровая камера
• Калибровочный слайд
